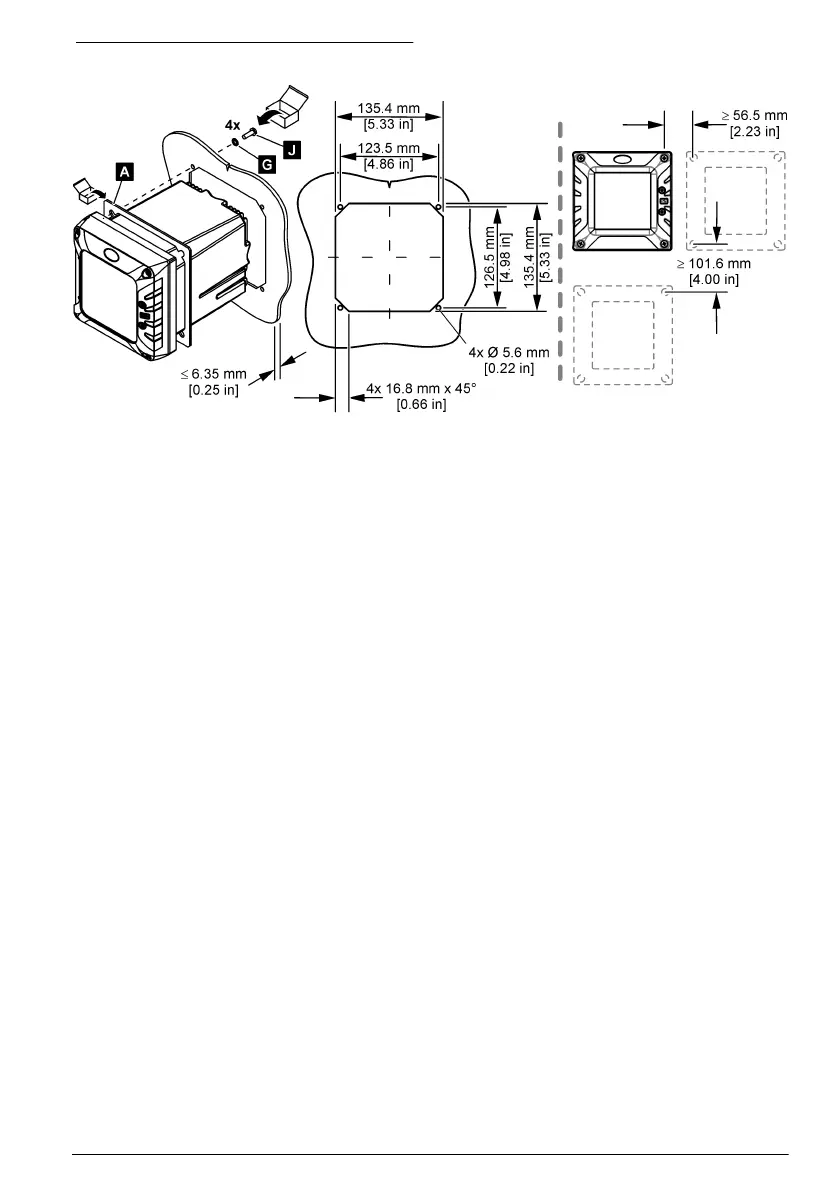

Figura 5 Dimensiones del panel de montaje
4.3 Instalación eléctrica
4.3.1 Conectores eléctricos y prensacables
En la Figura 6 se muestran los conectores eléctricos y prensacables del instrumento. Para preservar
el grado de protección de la carcasa, asegúrese de que los prensacables que no se estén utilizando
tengan un tapón y de que los conectores que no se emplean tengan una tapa.
Según la configuración del controlador, este dispone de:
• Conectores Ethernet (LAN) para proporcionar acceso a Internet al controlador a través de una red
del cliente.
• Conectores Ethernet para protocolos Ethernet industriales: Ethernet/IP o PROFINET.
• Conectores sc digitales para sensores sc digitales, gateways sc digitales y analizadores.
Un código de color identifica los conectores. Los conectores LAN son verdes. Los conectores
Ethernet/IP o PROFINET son de color amarillo. Los conectores de los sensores sc digitales son de
color negro. Consulte la Tabla 1 para conocer las opciones de aplicación de cada conector y
prensacables.
Nota: El controlador se suministra sin prensacables instalados. El usuario debe proveerse de los prensacables
necesarios. Consulte Para obtener más información, consulte la versión ampliada del manual del usuario
disponible en la página web del fabricante.
