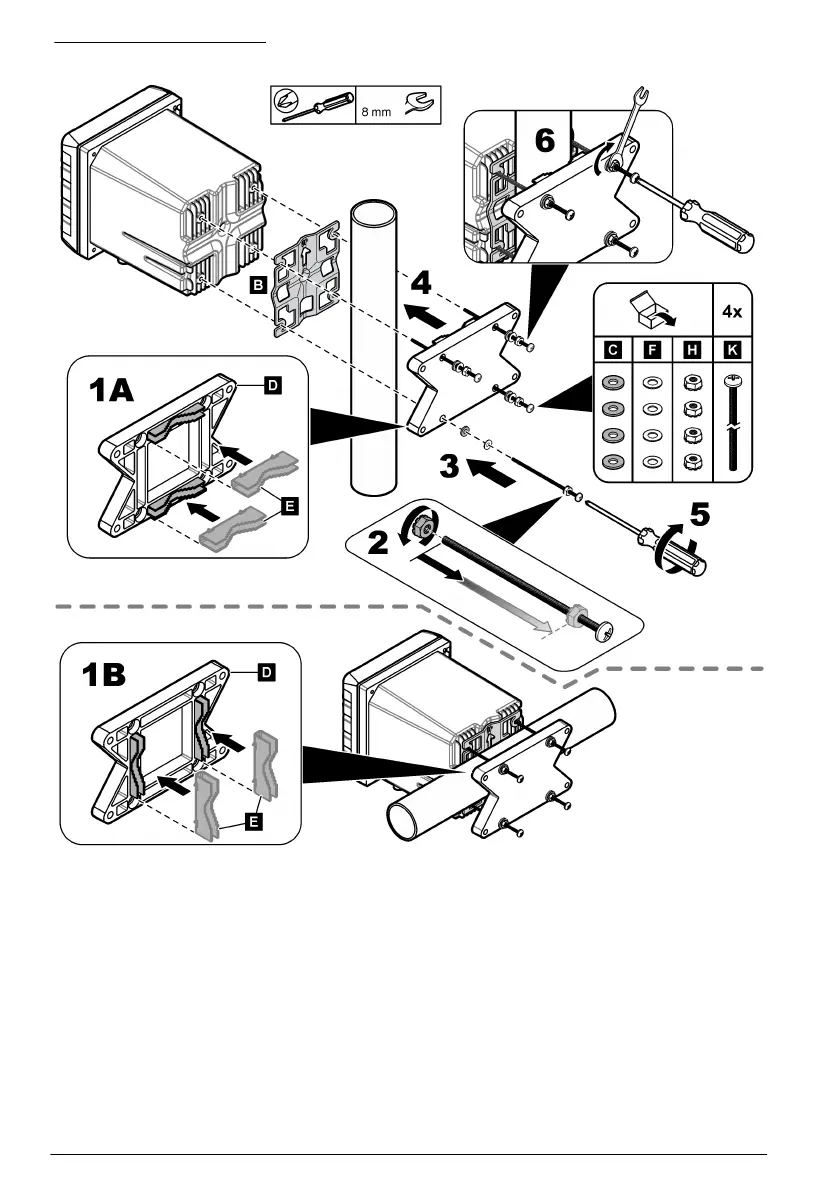

Slika 4 Namestitev na drog
4.2.3 Namestitev instrumenta v panel
Za panelno namestitev je potrebna pravokotna odprtina. Priloženo tesnilo za panelno namestitev
uporabite kot šablono za izrez odprtine v panelu. Pazite, da boste šablono obrnili navzgor, da bo
kontrolna enota obrnjena navpično. Glejte Slika 5.
Napotek: Če uporabljate (izbirni) okvir za namestitev na ploščo, kontrolno enoto potisnite skozi odprtino v plošči,
nato pa na hrbtni strani plošče čez kontrolno enoto potisnite okvir. Okvir s štirimi 15-mm vijaki z lečasto glavo
privijte ob na kontrolno enoto, ki jo pritrdite na ploščo.
