Hach 4-20 mA Basic User Manual

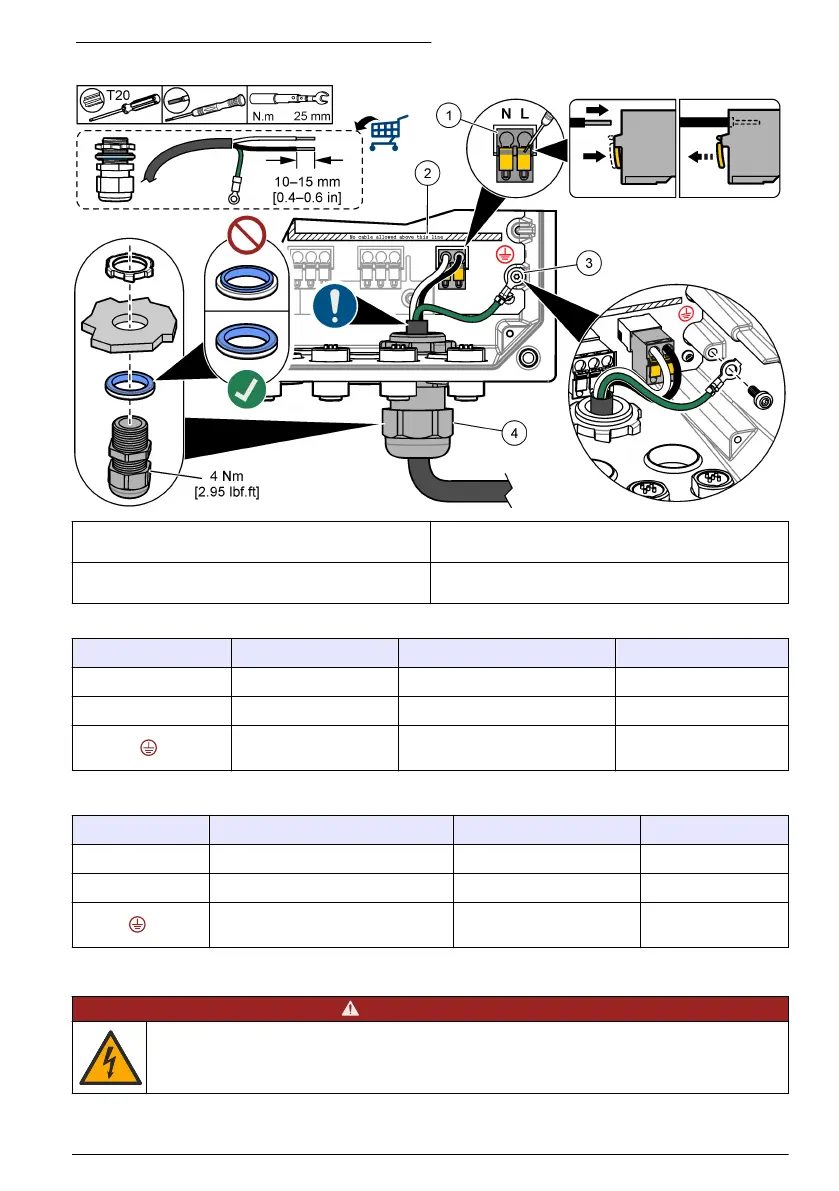

Slika 9 Priključitev voda ali napajalnega kabla
1 Priključna sponka za izmenično in enosmerno
napajanje
3 Zaščitni ozemljitveni
2 Omejitev za kable: kablov ne nameščajte nad črto. 4 Vozlišče vodnika (ali pritrdilni element za kabelsko
uvodnico za napajalni kabel)
Tabela 2 Informacije o ožičenju – izmenični tok
Priključna sponka Opis Barva – Severna Amerika Barva – EU
L Fazni (vod 1) črna rjava
N Nevtralni (N) bela modra
Zaščitni ozemljitveni zelena zelena z rumeno črto
Tabela 3 Informacije o ožičenju – enosmerni tok
Priključna sponka Opis Barva – Severna Amerika Barva – EU
L +24 V (DC) rdeča rdeča
N Povratni vod – 24 V (enosmerni tok) črna črna
Zaščitni ozemljitveni zelena zelena z rumeno črto
4.3.4 Priklop visokonapetostnih relejev
N E V A R N O S T
Smrtna nevarnost zaradi električnega udara. Pred vsemi posegi v električne povezave vedno
izključite napajanje.
Slovenski 461
