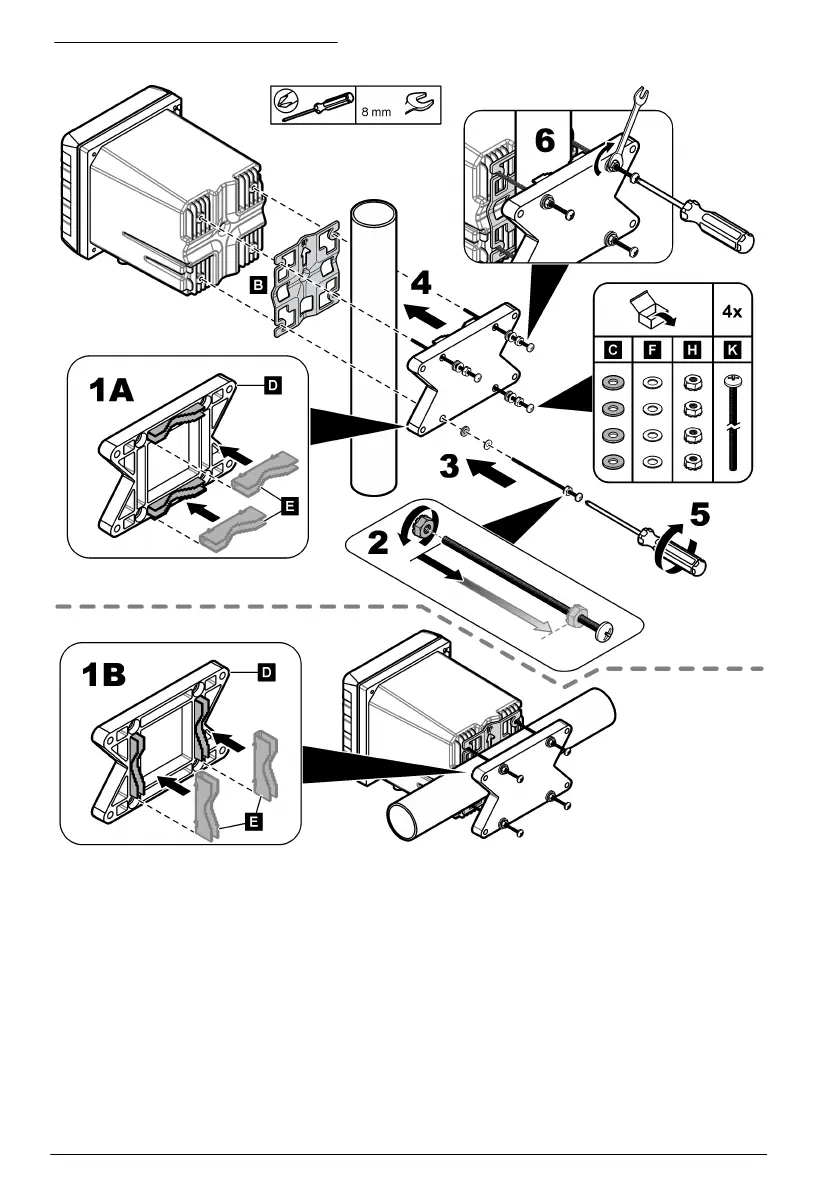

Paveikslėlis 4 Tvirtinimas ant stulpo
4.2.3 Prietaiso montavimas plokštėje
Montavimui plokštėje reikalinga stačiakampė skylė. Naudokite pridėtą sandarinimo tarpiklį kaip
šabloną montavimui plokštėje, kad galėtumėte išpjauti plokštėje skylę. Būtinai naudokite šabloną
vertikaliai, kad valdiklis būtų įrengtas vertikaliai. Žr. Paveikslėlis 5.
Pastaba: Jei montuojant plokštėje naudojamas laikiklis (pasirenkamas), įstumkite valdiklį per angą į plokštę ir
užstumkite laikiklį ant valdiklio galinėje plokštės pusėje. Naudodami keturis 15 mm plokščiagalvius varžtus
(pridedami), pritvirtinkite laikiklį prie valdiklio ir pritvirtinkite valdiklį prie plokštės.
360
lietuvių kalba
