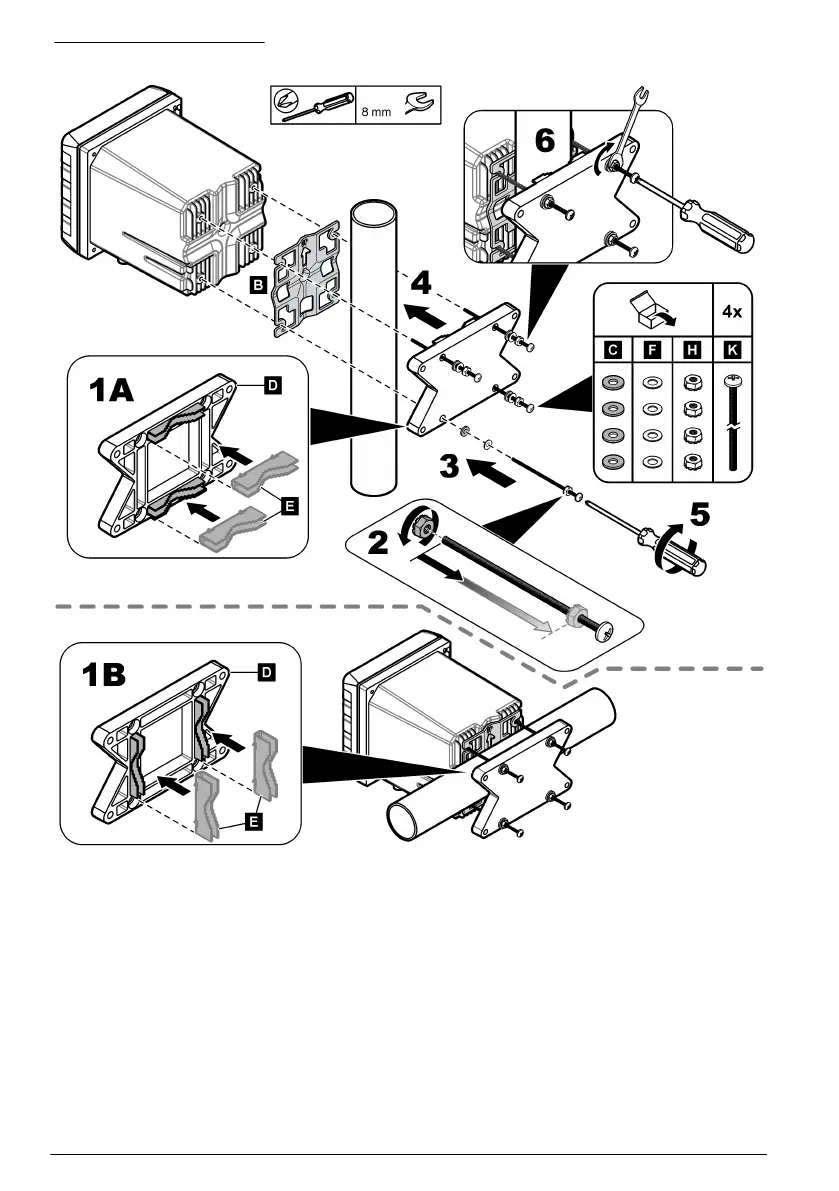

Afbeelding 4 Buismontage
4.2.3 Het instrument in een paneel installeren
Er is een rechthoekige opening nodig voor installatie op een paneel. Gebruik de geleverde pakking
voor paneelmontage als sjabloon voor het uitsnijden van het gat in het paneel. Gebruik het sjabloon
met de juiste kant naar boven om de controller verticaal te installeren. Raadpleeg Afbeelding 5.
Opmerking: Als u de (optionele) beugel voor paneelmontage gebruikt, druk dan de controller door de opening in
het paneel en schuif vervolgens de beugel over de controller aan de achterzijde van het paneel. Bevestig de beugel
met de vier (meegeleverde) 15-mm cilinderkopschroeven op de controller en zet de controller vast op het paneel.
174
Nederlands
