4.4 Cierre de la tapa
P E L I G R O
Peligro de electrocución. El cableado de alto voltaje del controlador está conectado detrás de la
barrera de alto voltaje del gabinete del controlador. La barrera debe permanecer en su lugar excepto
durante la instalación de módulos o cuando un técnico de instalación cualificado esté realizando el
cableado de alimentación, de los relés o de las tarjetas analógicas y de red.
A V I S O
Cierre la tapa del controlador y asegúrese de que los tornillos de esta se aprietan a fin de preservar el grado de
protección de la carcasa.
Cuando haya terminado las conexiones de alimentación, instale la barrera de alta tensión.
Asegúrese de que la barrera de alta tensión esté instalada correctamente en las guías de la carcasa
y fijada a la PCBA principal. Asegúrese de que la parte inferior de la barrera de alta tensión (borde
de goma blanda) esté instalada correctamente y no esté deformada. Consulte la Figura 11.
Cierre la tapa del controlador. Apriete los tornillos de la tapa con un par de 2 Nm (17,70 lbf-in).
Consulte la Figura 7 en la página 108.

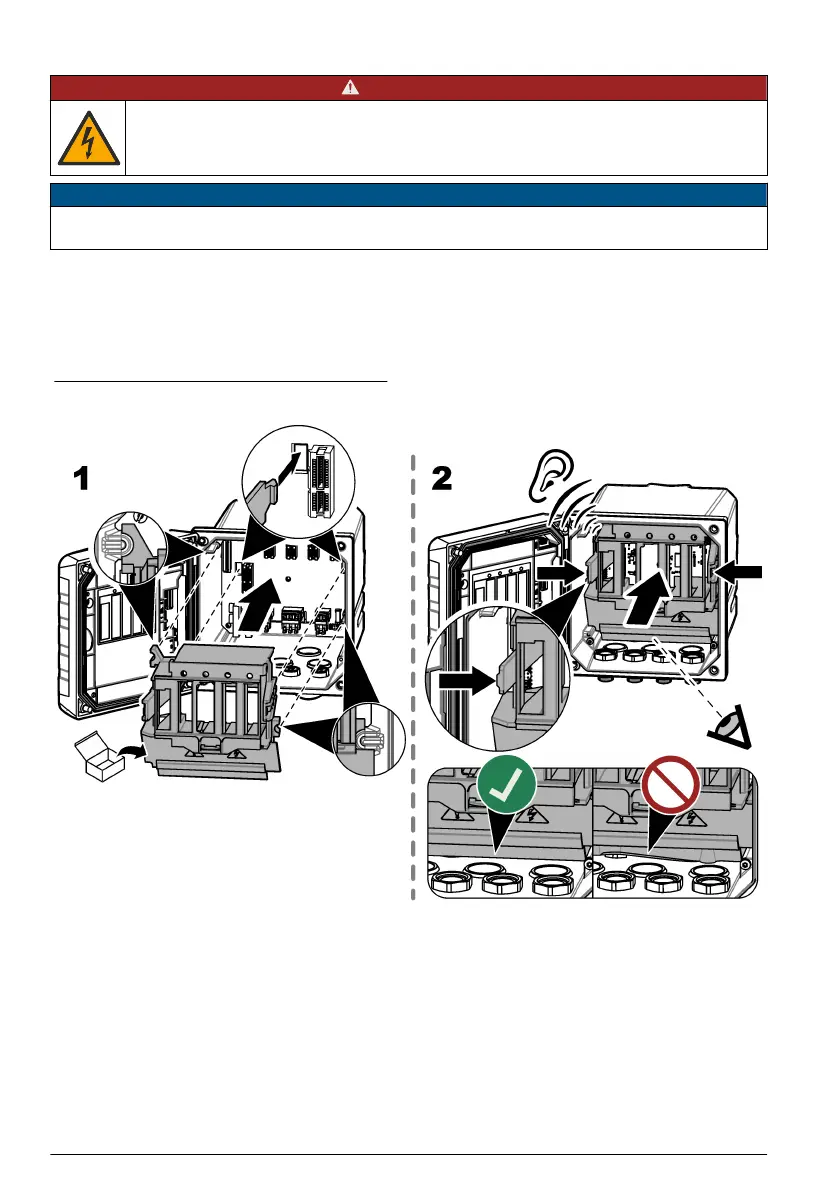

Figura 11 Instale la barrera de alta tensión.
4.5 Conexión de los dispositivos de medición
Conecte los dispositivos digitales (p. ej., sensores y analizadores) a los conectores para dispositivos
del instrumento. Consulte la Figura 12. Guarde los tapones de los conectores para dispositivos para
utilizarlos en el futuro.
Asegúrese de que los cables de los dispositivos no suponen un riesgo de tropiezo y de que no se
doblan en exceso.
114
Español
