Връзките на клемите на релетата към веригата на мрежово захранване при приложения с
постоянна връзка трябва да имат изолация с минимална номинална стойност от 300 V, 90°C
(194°F). Клемите, свързани към веригата на мрежово захранване при връзка чрез захранващ
кабел, трябва да бъдат двойно изолирани и с номинална стойност от 300 V, 90°C (194°F) и на
вътрешното, и на външното изолационно ниво.

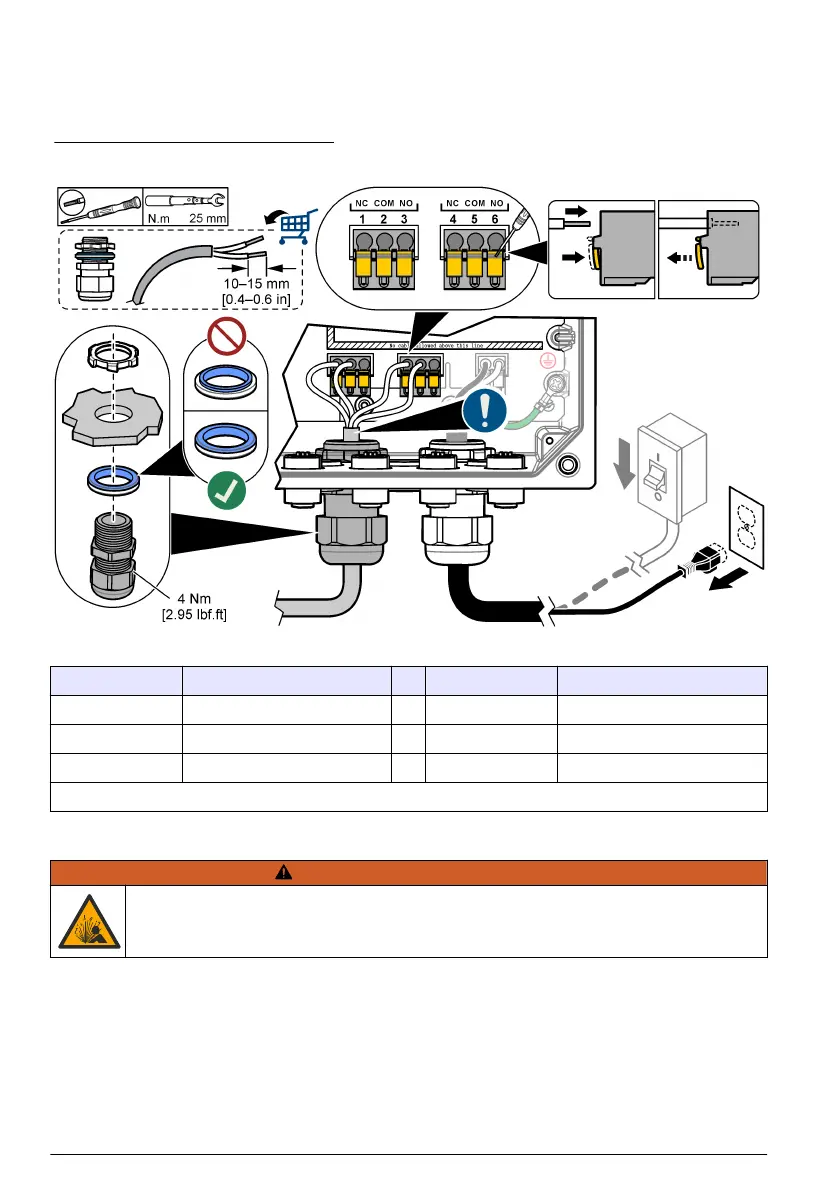

Фигура 10 Свързване на релетата
Таблица 4 Информация за опроводяване – релета
Клема Описание Клема Описание
1 Реле 2, NC 4 Реле 1, NC
2 Реле 2, общо 5 Реле 1, общо
3 Реле 2, NO 6 Реле 1, NO
NC = обикновено затворено; NO = обикновено отворено
4.3.5 Инсталиране на разширителен модул
П Р Е Д У П Р Е Ж Д Е Н И Е
Опасност от експлозия. Това ръководство се отнася само за монтаж на устройството на
безопасни места. За монтаж на устройството в опасни места използвайте само инструкциите и
одобрената схема за управление, предоставени в ръководството за монтаж на опасни места.
За контролера се предлагат разширителни модули за аналогови изходи, аналогови входове,
аналогови сензори и Profibus комуникация. Направете справка с доставяната с разширителния
модул документация за допълнителна информация.
298
български
