4.4 Zamykanie pokrywy
N I E B E Z P I E C Z E Ń S T W O
Niebezpieczeństwo śmiertelnego porażenia prądem elektrycznym. Okablowanie wysokiego napięcia
sterownika jest podłączane za osłoną wysokiego napięcia w obudowie sterownika. Osłona musi
pozostać na miejscu, chyba że są instalowane moduły lub że wykwalifikowany technik instaluje
przewody zasilania, przekaźniki lub karty analogowe i sieciowe.
P O W I A D O M I E N I E
Aby utrzymać stopień ochrony obudowy, należy zamknąć pokrywę przetwornika i sprawdzić, czy jej śruby
są dobrze dokręcone.
Po podłączeniu zasilania należy zainstalować zabezpieczenie przed wysokim napięciem.
Zabezpieczenie przed wysokim napięciem musi być prawidłowo założone na prowadnice obudowy
i zamocowane do głównego zespołu płytek drukowanych (PCBA). Upewnić się, że dolna część
bariery wysokiego napięcia (miękka gumowa warga) jest prawidłowo zamontowana i nie jest
odkształcona. Patrz Rysunek 11.
Zamknąć pokrywę przetwornika. Dokręcić śruby pokrywy momentem 2 Nm (17,70 lbf-in). Patrz
Rysunek 7 na stronie 224.

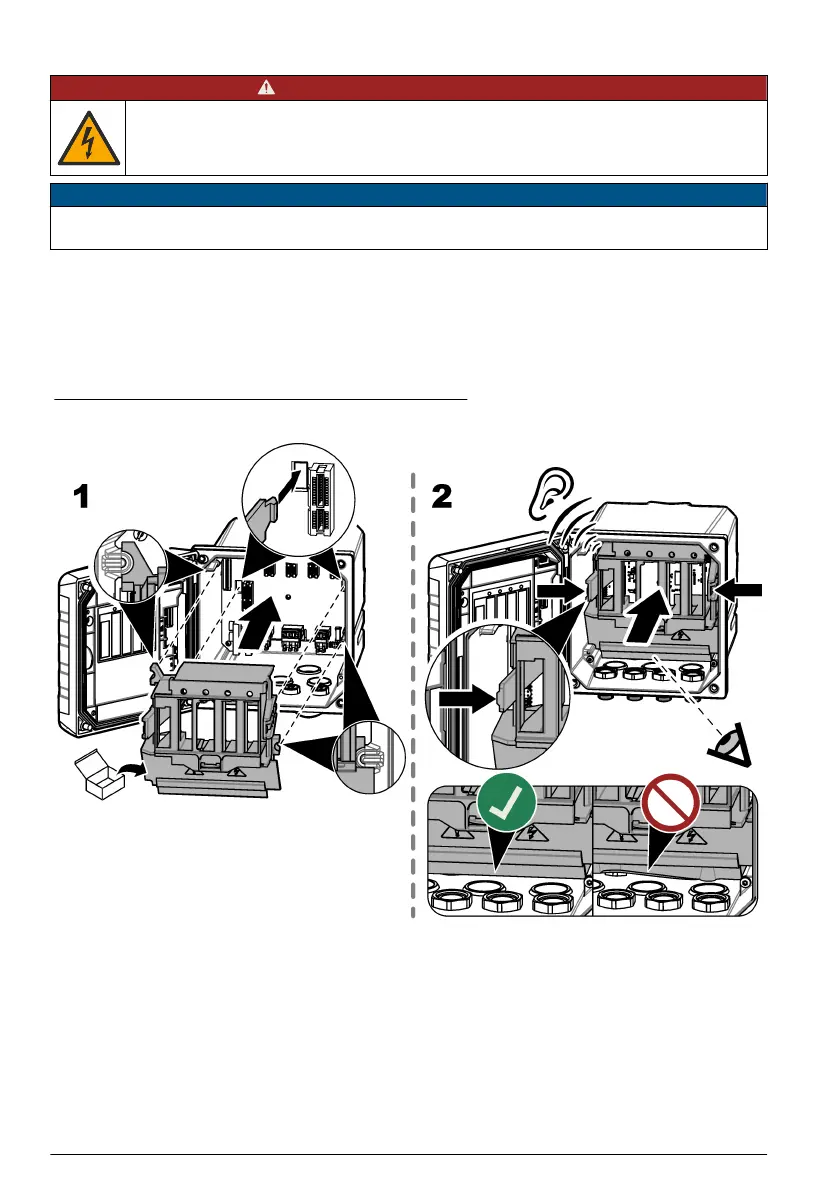

Rysunek 11 Zainstalować osłonę wysokiego napięcia
4.5 Podłączanie urządzeń pomiarowych
Do złączy na urządzeniu należy podłączyć urządzenia cyfrowe (np. czujniki i analizatory). Patrz
Rysunek 12. Zachować zaślepki złączy urządzenia do użycia w przyszłości.
Upewnić się, że kable urządzeń nie stanowią zagrożenia potknięcia się i nie mają ostrych załamań.
230
Polski
