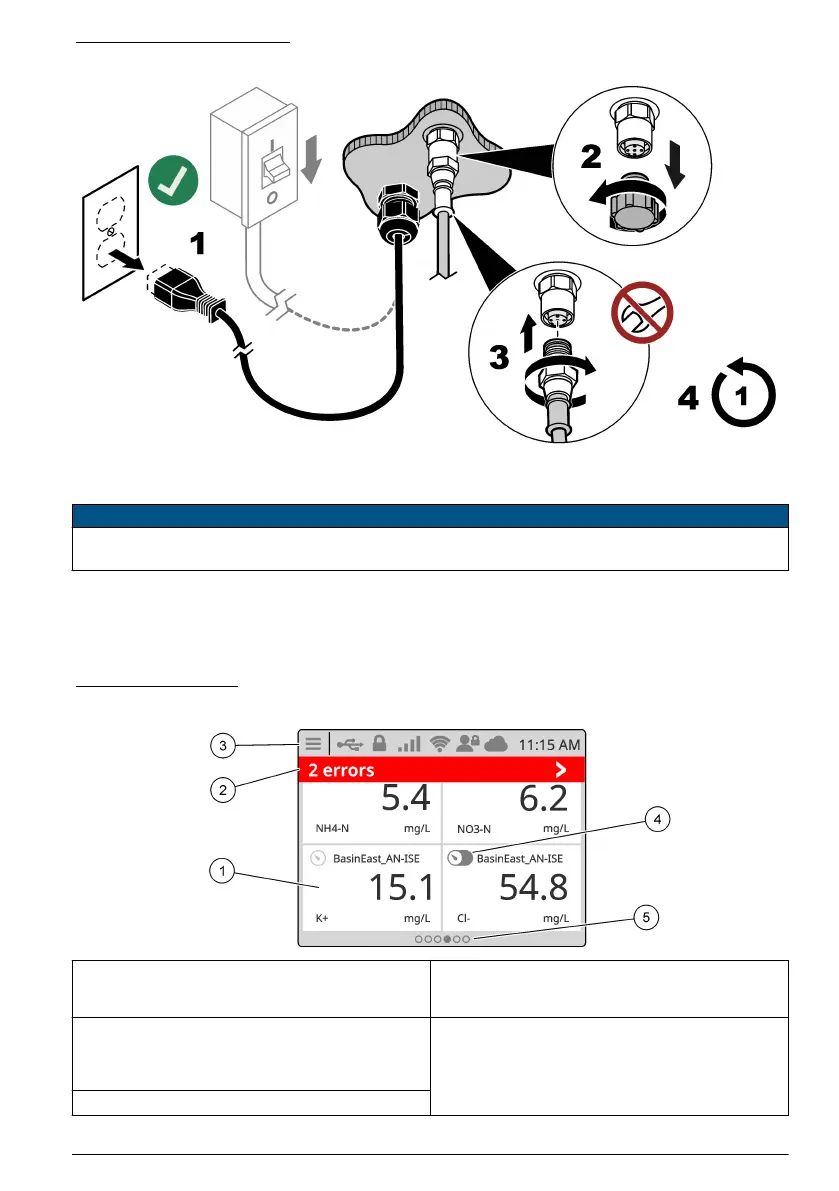

Joonis 12 Ühendage seade
Osa 5 Kasutajaliides ja navigeerimine
T E A D E
Ärge kasutage ekraanil valikute tegemiseks pastaka või pliitasi teravikku ega muid teravaid esemeid, mis võivad
ekraani kahjustada.
Joonis 13 näitab ülevaadet avakuvast. Ekraanil kasutatavate ikoonide kirjelduste osas vt Tabel 5.
Instrumendi näidik on puuteekraaniga. Navigeerige puutetundlikul ekraanil üksnes puhta, kuiva
sõrmeotsa abil. Soovimatute puudutamiste vältimiseks lukustub kuva automaatselt pärast teatud
passiivset perioodi. Puudutage ekraani ja nipsake üles, et see uuesti sisse lülitada.
Joonis 13 Põhikuva
1 Mõõtmistulemuse aken: näitab seadme andmeid;
seadme üksikasjade akna näitamiseks vajutage
väljale.
4 Prognosysi ikoon (valikuline)
2 Diagnostikariba: näitab süsteemisõnumeid ja
alarmiseisundeid; süsteemitõrgete ja hoiatuste
nägemiseks vajutage ribale. Näitab ootel ülesandeid
ja teavet süsteemi kohta.
5 Karusselli ikoon: teiste kuvade näitamiseks nipsake
ekraani vasakule või paremale.
3 Olekuriba
eesti keel 535
