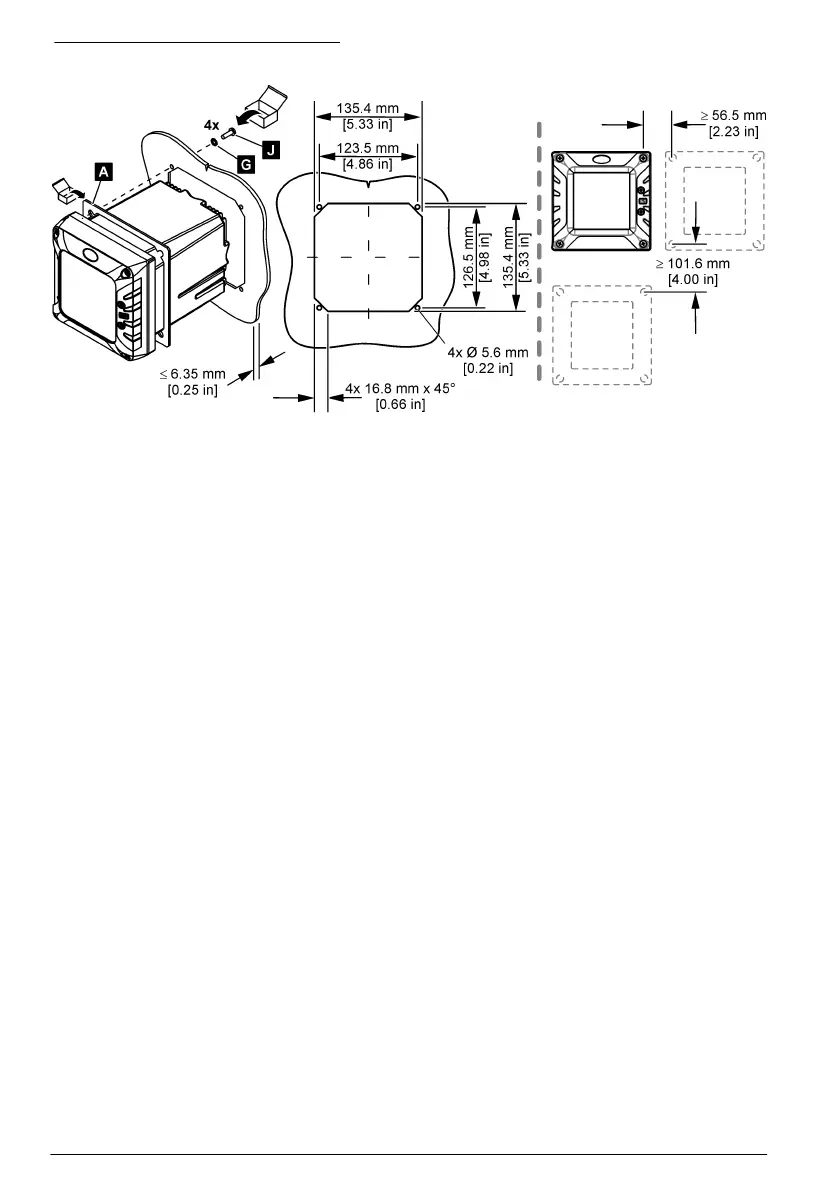

Obr. 5 Rozměry při montáži na panel
4.3 Elektrická instalace
4.3.1 Elektrické konektory a konektory
Obr. 6 ukazuje elektrické konektory a konektory na přístroji. Kvůli zachování stupně krytí krytu
se ujistěte, že nepoužívané kabelové průchodky jsou utěsněné a na nepoužívaných konektorech
jsou krytky.
Na základě konfigurace kontroléru má kontrolér:
• Ethernetové konektory (LAN), které poskytují kontroléru přístup do internetu prostřednictvím sítě
zákazníka.
• Ethernetové konektory pro průmyslové ethernetové protokoly: EtherNet/IP nebo PROFINET.
• Digitální konektory SC pro digitální sondy SC, digitální brány a analyzátory.
Barevný kód identifikuje konektory. Konektory LAN jsou zelené. Konektory EtherNet/IP nebo
PROFINET jsou žluté. Konektory digitální sondy SC jsou černé. Příslušné možnosti pro každý
konektor a přípojku najdete viz Tabulka 1.
Poznámka: Kontrolér se dodává bez nainstalovaných kabelových průchodek. Uživatel musí sám zajistit potřebné
kabelové průchodky. Viz část .Doplňující informace naleznete v rozšířené uživatelské příručce na webových
stránkách výrobce.
