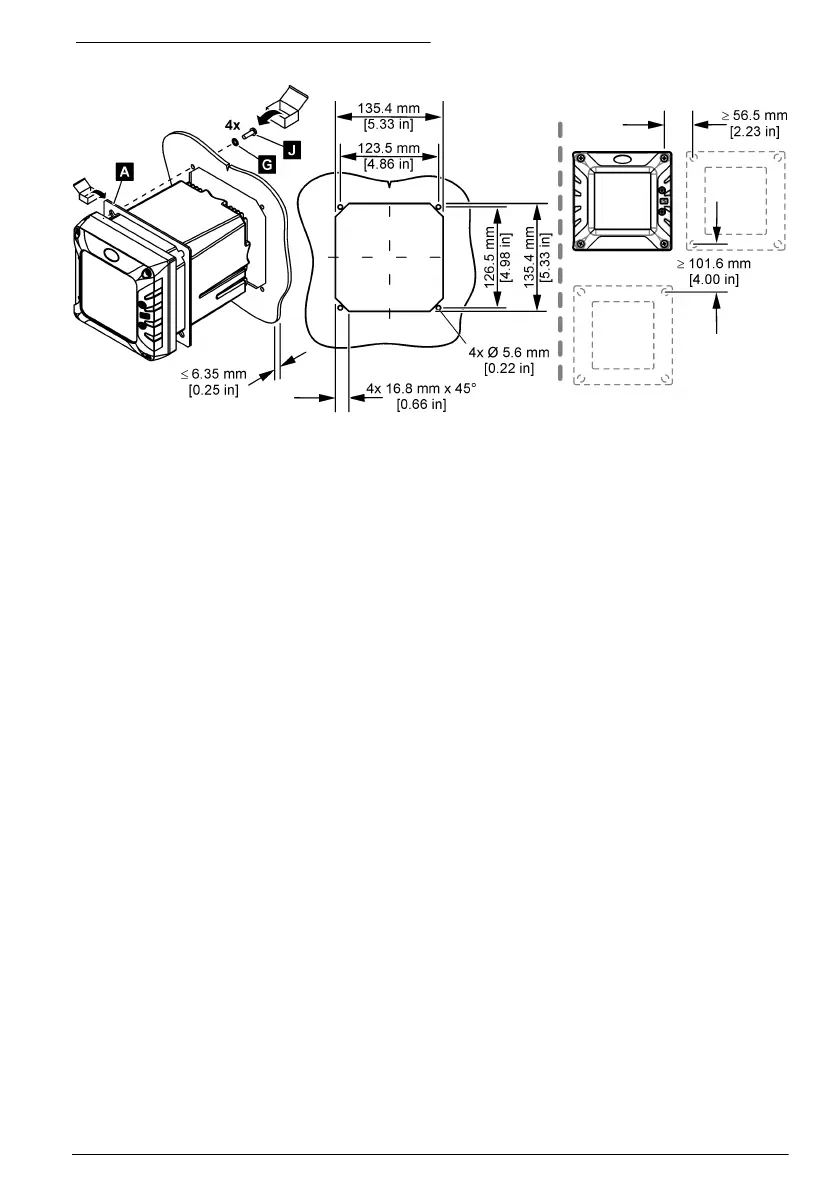

Рисунок 5 Размеры при монтаже на панели
4.3 Электрические подключения
4.3.1 Электрические разъемы и фитинги
На Рисунок 6 изображены электрические разъемы и фитинги прибора. Чтобы обеспечить
требуемую степень защиты корпуса, убедитесь, что в неиспользуемые фитинги с разгрузкой
натяжения вставлены заглушки, а на неиспользуемые разъемы установлены специальные
крышки.
В зависимости от конфигурации контроллер оснащен:
• Разъемами Ethernet (LAN) для обеспечения Интернет-доступа к контроллеру через сеть
клиента.
• Разъемами Ethernet для промышленных протоколов Ethernet: Ethernet/IP или PROFINET.
• Цифровыми разъемами SC для цифровых датчиков SC, цифровых шлюзов и анализаторов.
Разъемы имеют цветовую идентификационную кодировку. Разъемы LAN зеленого цвета.
Разъемы EtherNet/IP или PROFINET желтого цвета. Разъемы цифрового датчика SC черного
цвета. Используемые опции для каждого разъема и фитинга см. в Таблица 1.
Примечание: Контроллер поставляется без установленных фитингов с разгрузкой натяжения.
Необходимые разгрузочные муфты предоставляет пользователь. См. Дополнительную информацию
см. в расширенном руководстве пользователя на сайте производителя.
Русский
385
