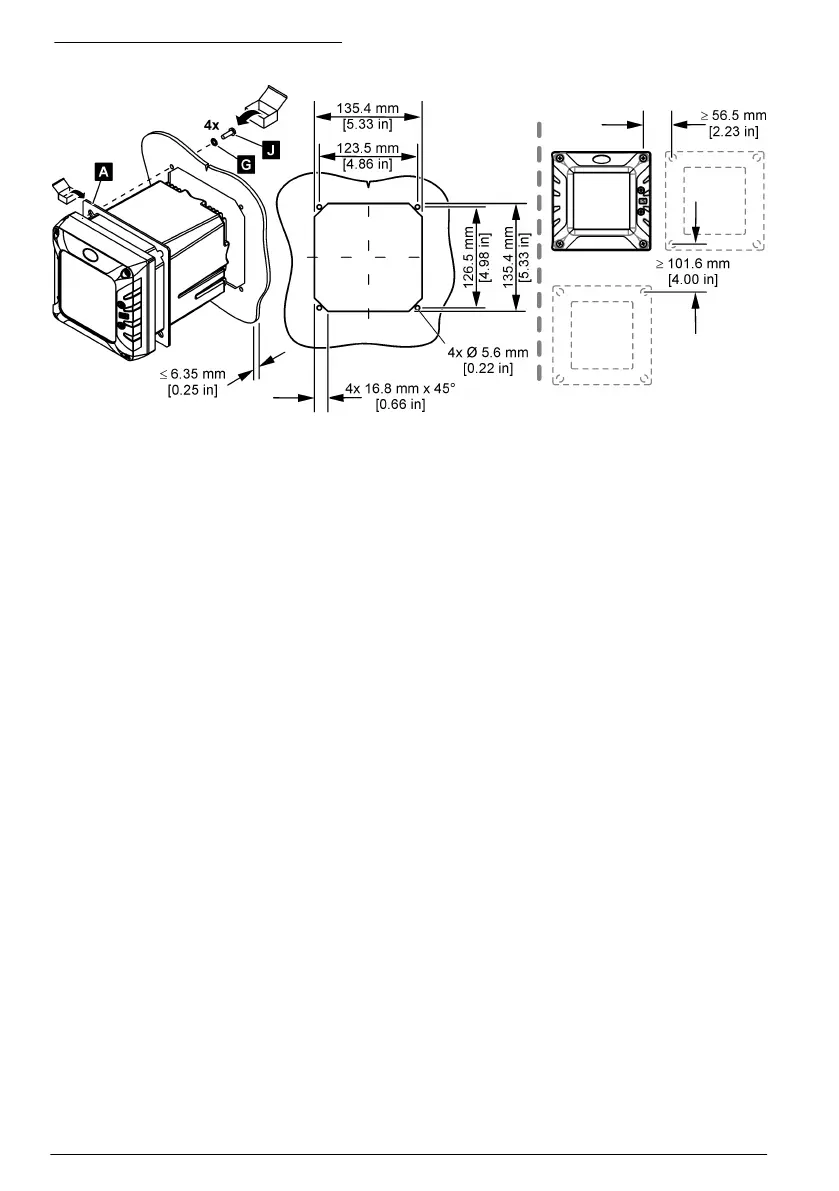

Slika 5 Dimenzije table za montiranje
4.3 Električna instalacija
4.3.1 Električni priključci i spojevi
Slika 6 prikazuje električne priključke i spojeve instrumenta. Da biste zadržali stepen zaštite kućišta,
obezbedite da se na opremi za rasterećenje istezanja koja se ne koristi postavi čep,
a na nekorišćene priključke kapica priključka.
Na osnovu konfiguracije kontrolera, na kontroleru mogu da se nalaze:
• Ethernet priključci (LAN) za obezbeđivanje pristupa kontrolera internetu preko mreže klijenta.
• Ethernet priključci za industrijske Ethernet protokole: EtherNet/IP i PROFINET.
• Digitalni SC priključci za digitalne SC senzore, digitalne SC mrežne prolaze i analizatore.
Oznaka u boji identifikuje priključke. LAN priključci su zeleni. EtherNet/IP i PROFINET priključci
su žuti. Priključci digitalnog SC senzora su crni. Pogledajte Tabela 1 za moguće opcije za svaki
priključak i spoj.
Napomena: Kontroler se isporučuje bez opreme za rasterećenje istezanja. Korisnik mora da obezbedi opremu
za rasterećenje istezanja. Za dodatne informacije pogledajte prošireni korisnički priručnik na veb-sajtu proizvođača.
548
Српски
