3.4 Composants du produit
Assurez-vous d'avoir bien reçu tous les composants. Reportez-vous à Figure 2. Si un élément est
absent ou endommagé, contactez immédiatement le fabricant ou un représentant.

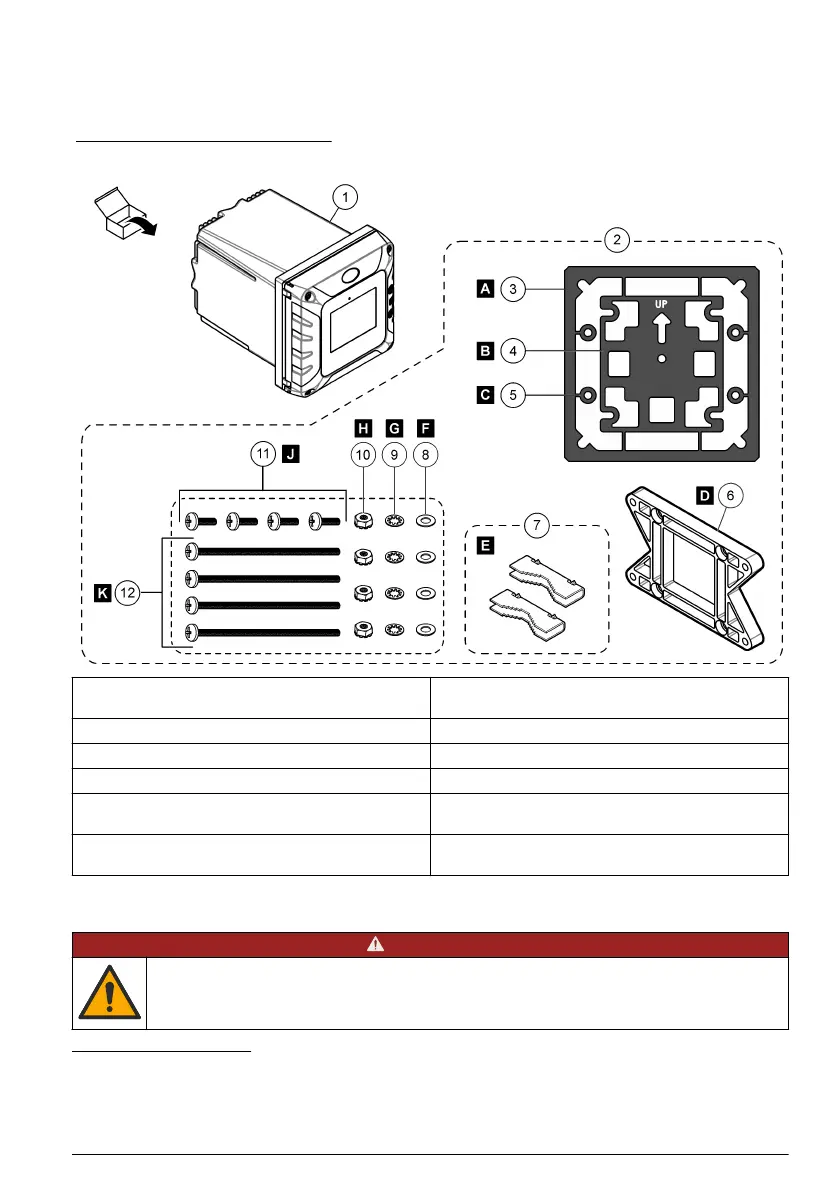

Figure 2 Composants du produit
1 Transmetteur SC4500 7 Pied de montage (inserts pour support de montage)
(2x)
2 Matériel de montage 8 Rondelle plate, DI 6,35 mm (0,25 in) (x 4)
3 Joint d'étanchéité en néoprène pour fixation murale 9 Rondelle frein, DI 6,35 mm (0,25 in) (x 4)
4 Joint antivibration pour fixation sur tuyau 10 Ecrou Keps, M5 x 0,8 (4x)
5 Rondelle antivibration pour fixation sur tuyau (x 4) 11 Vis à tête cylindrique bombée M5 x 0,8 x 15 mm (x
4)
6 Support pour fixation murale et fixation sur tuyau
6
12 Vis à tête cylindrique bombée M5 x 0,8 x 100 mm
(x 4)
7
Section 4 Installation
D A N G E R
Dangers multiples. Seul le personnel qualifié doit effectuer les tâches détaillées dans cette section du
document.
6
Un support de fixation sur panneau est disponible en option. Replacement parts and
accessoriesReportez-vous au manuel d'utilisation détaillé pour les pièces de rechange et les
accessoiresReportez-vous à .
7
Utilisation pour les installations de montage sur tube de diamètre variable.
Français 77
