表 1 分支电缆接线信息 （续）
引
脚
信号 颜
色
1
说明 等级
6 程序完成输
出
绿
色
典型状态：开路。在采样程序
结束时该输出向接地端输出
90 秒。
在采样程序结束时使用该输出
启动另一个采样器或者向操作
员或数据记录器发送信号。
该输出为开漏输出，具有用于过电压保护
的 18 V 稳压二极管钳位。该输出相对引
脚 2 低电平有效。
输出晶体管的绝对最大额定值：拉电流 =
最大 200 mA 直流电；外部上拉电压 = 最
大 18 V 直流电
7 屏蔽 银
色
当向采样器提供交流电源用于
控制射频发射和对射频发射的
敏感度时，屏蔽为到接地点的
接头。
屏蔽并不是安全接地装置。请勿将屏蔽用
作载流导体。
连接至 AUX I/O 端口且长度超过 3 m
（10 ft）电缆的屏蔽线应连接至引脚 7。
仅将屏蔽线连接至其中一根电缆的接地
端，以免出现接地回路电流。
5.6.5
连接传感器

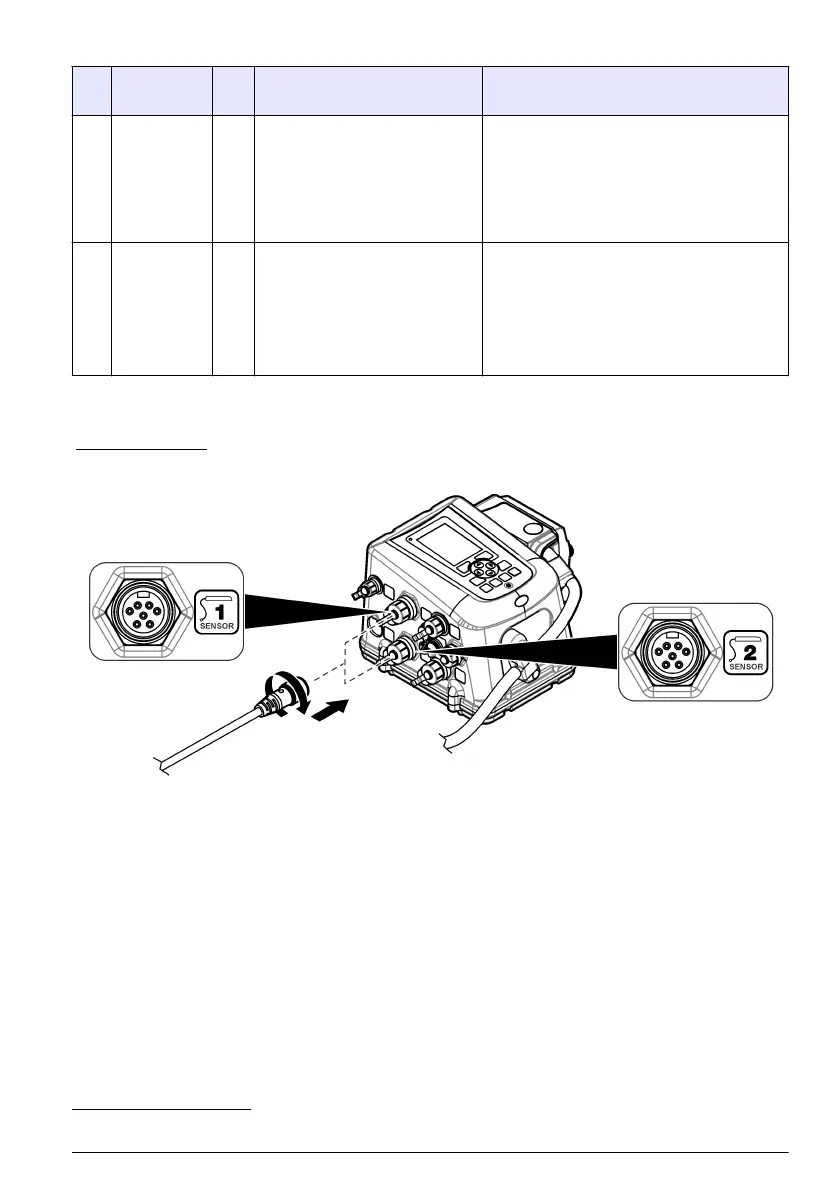

要连接传感器（如 pH 值或流量传感器）至传感器端口，请参阅 图 12。
图 12 连接传感器
第 6 节 启动
6.1
将仪器设置为打开。
按住控制器上的电源键，将仪器设置为打开。
6.2
准备就绪
安装分析仪瓶和搅拌棒。有关启动步骤，请参阅操作手册。
1
线颜色是指多用途电缆的颜色（8528500 和 8528501）。
中文 117

Hach AS950 Specifications

General

Sample Frequency	Programmable
Type	Portable
Sampling Method	Vacuum Pump
Temperature Control	Refrigerated
Bottle Configuration	24 x 1L bottles
Power Supply	12V DC
Communication	RS-232
Sampler Type	Portable or Stationary
Vertical Lift	8.2 m
Enclosure Rating	IP67
Number of Samples	Up to 999
Storage Capacity	24 samples
Bottle Options	1L
