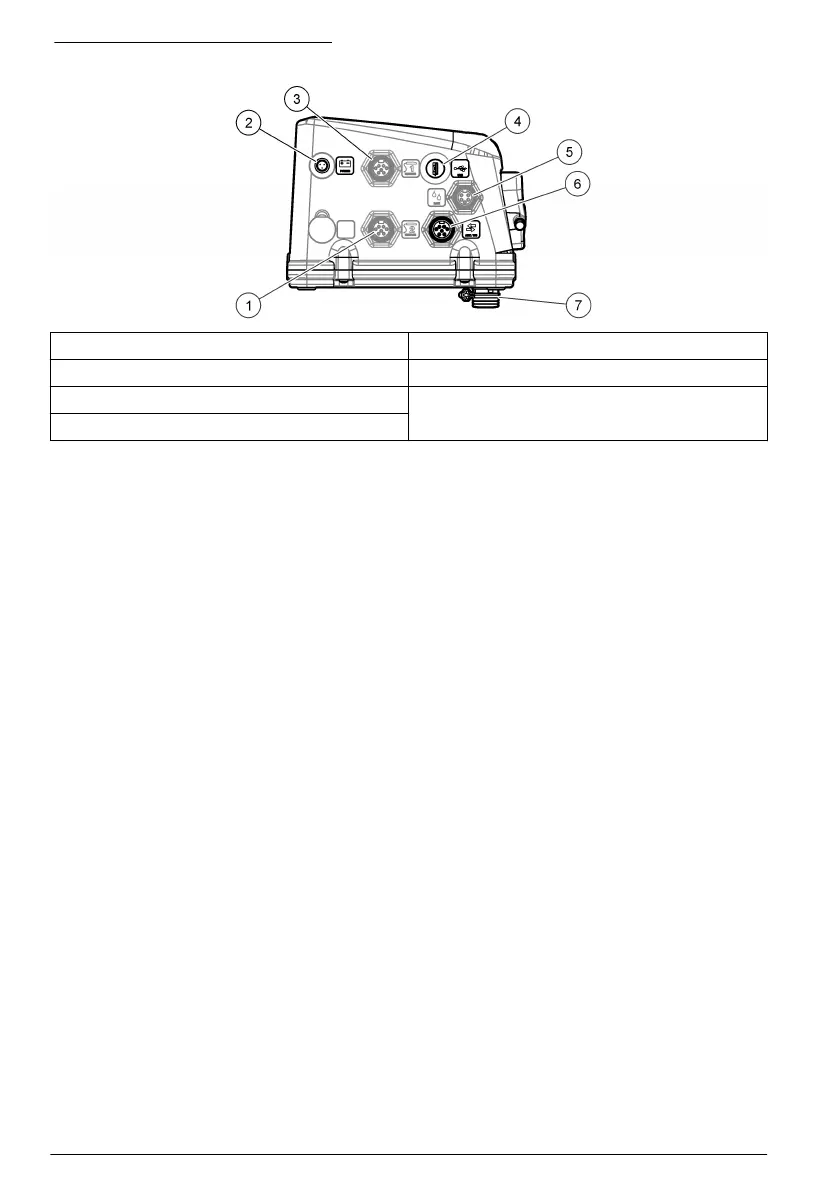

Figura 10 Conexões do controlador
1 Porta do sensor 2 (opcional) 5 Pluviômetro/porta RS485 (opcional)
2 Fonte de alimentação porta 6 Porta I/O auxiliar
3 Porta do sensor 1 (opcional) 7 Braço distribuidor/Porta da válvula de garrafa
cheia
4 Conector USB
5.6.3 Conectar um Sigma 950 ou FL900
Se o ritmo da amostra for baseado no fluxo, forneça ao controlador um sinal de entrada de fluxo
(pulso ou 4–20 mA). Conecte um registrador de fluxo Sigma 950 ou FL900 na porta AUX I/O.
Como alternativa, conecte um sensor de fluxo em uma porta do sensor. Consulte Conectar um
sensor na página 95.
Itens a serem coletados: cabo completo auxiliar multifuncional, 7 pinos
1. Conecte uma extremidade do cabo ao medidor de fluxo. Consulte a documentação do medidor
de fluxo.
2. Conecte a outra extremidade do cabo na porta AUX I/O no controlador.
5.6.4 Conecte um medidor de fluxo sem tampa
Para conectar um medidor de fluxo sem tampa na porta AUX I/O, siga as etapas seguintes.
Itens a serem coletados: cabo parcial auxiliar multifuncional, 7 pinos
1. Conecte uma extremidade do cabo na porta AUX I/O no controlador.
2. Conecte a outra extremidade do cabo no medidor de fluxo. Consulte a Figura 11 e a Tabela 1.
Observação: Em algumas instalações, é necessário conectar equipamento externo à entrada de pulso, saída
especial e/ou saída completa do programa com cabos longos. Por serem interfaces de pulso especificadas
para aterramento, uma sinalização falsa pode ser causada por diferenças de aterramento transitórias entre
cada extremidade do cabo. Grandes diferenciais de aterramento são comuns em ambientes industriais
pesados. Em tais ambientes, pode ser necessário utilizar isoladores galvânicos de terceiros (ex.,
optoacopladores) alinhados com os sinais afetados. Para a entrada analógica, um isolamento de aterramento
externo normalmente não é necessário, porque o transmissor de 4–20 mA normalmente fornece isolamento.
92
