5.6 Installation électrique
5.6.1 Branchement de l'échantillonneur à l'alimentation
D A N G E R
Risque d'électrocution. Si cet équipement est utilisé à l'extérieur ou dans des lieux
potentiellement humides, un disjoncteur de fuite à la terre (GFCI/GFI) doit être utilisé
pour le branchement de l'équipement à sa source d'alimentation secteur.
D A N G E R
Risque d'incendie. Installez un disjoncteur 15 A sur la ligne électrique. Le disjoncteur
peut servir à couper l'alimentation localement s'il est situé tout près de l'équipement.
D A N G E R
Risque d'électrocution. Un raccordement à la terre est nécessaire.
A V E R T I S S E M E N T
Risque d'électrocution. Assurez-vous de disposer d'un accès facile à la coupure
d'alimentation locale.
Connectez une batterie (8754400) ou une alimentation en c.a. (8754500US, 8754500EU ou
8754500UK) à l'échantillonneur. Reportez-vous à la Figure 9.

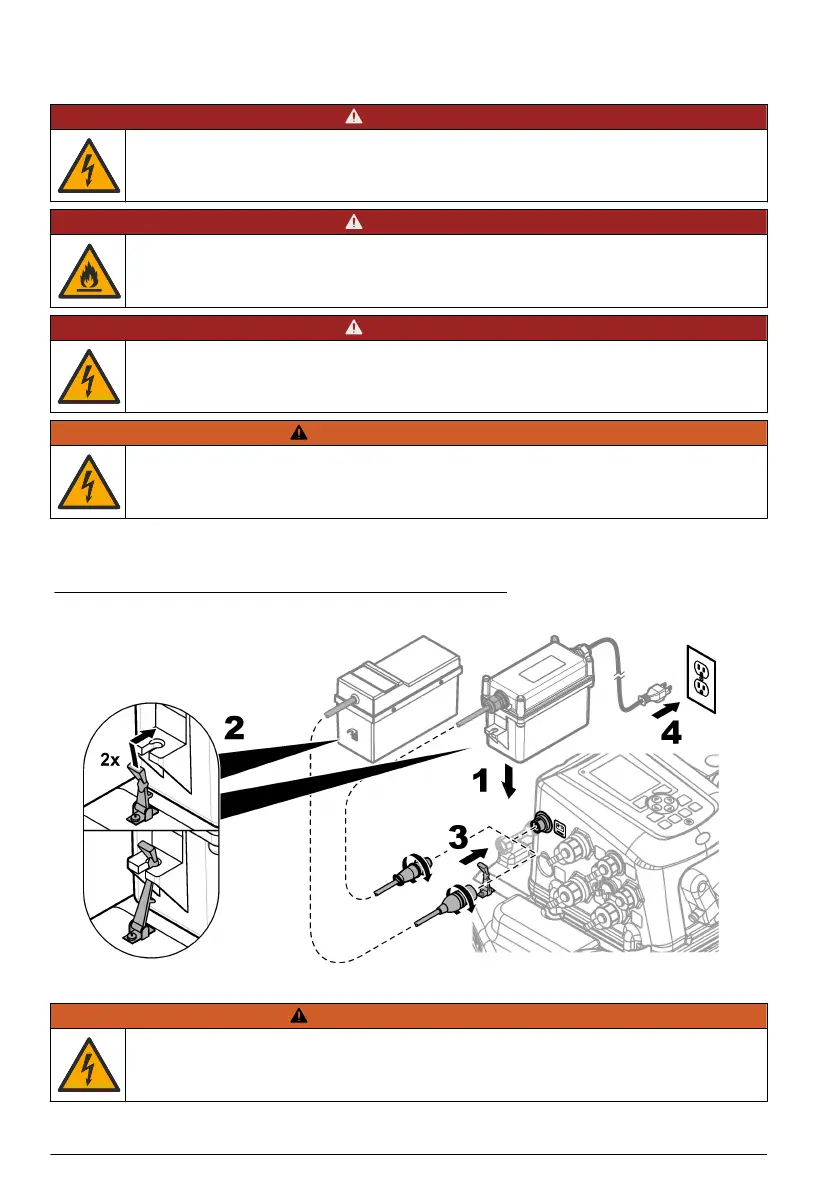

Figure 9 Branchement de l'échantillonneur à l'alimentation
5.6.2 Connexions du contrôleur
A V E R T I S S E M E N T
Risque d'électrocution. Tout équipement externe relié doit avoir fait l'objet d'un contrôle
de sécurité conformément aux normes nationales applicables.
Figure 10 présente les connecteurs électriques du contrôleur.
40
