Tabela 1 Informações da fiação do cabo parcial (continuação)
Pino Sinal Cor
1
Descrição Valor nominal
6 Saída
completa do
programa
Verde Estado comum: circuito
aberto. Essa saída vai
para o aterramento por
90 segundos no fim do
programa de
amostragem.
Use essa saída para
iniciar outro amostrador
ou para sinalizar um
operador ou registrador
de dados no fim do
programa de
amostragem.
Essa saída é uma saída de drenagem
aberta com conector de diodo de
zener de 18 V para proteção contra
excesso de tensão. A saída é ativa em
baixo nível de tensão em relação ao
pino 2.
Classificações máximas absolutas
para o transistor de saída: corrente de
redução = máximo de 200 mA CC;
tensão de pull-up externa = máximo
de 18 VCC
7 Blindagem Prata A blindagem é uma
conexão com o
aterramento quando a
alimentação CA é
fornecida para um
amostrador para controlar
as emissões de RF e a
suscetibilidade as
emissões de RF.
A blindagem não é um aterramento de
segurança. Não use a blindagem
como um condutor de corrente.
O fio da blindagem dos cabos que
está conectado na porta AUX I/O e
possui mais de 3 m (10 pés) deve ser
conectado no pino 7.
Somente conecte o fio da blindagem
no aterramento em uma extremidade
do cabo para evitar as correntes do
loop do aterramento.
5.6.5 Conectar um sensor
Para conectar um sensor (ex., sensor de pH ou fluxo) na porta de um sensor, consulte Figura 12.

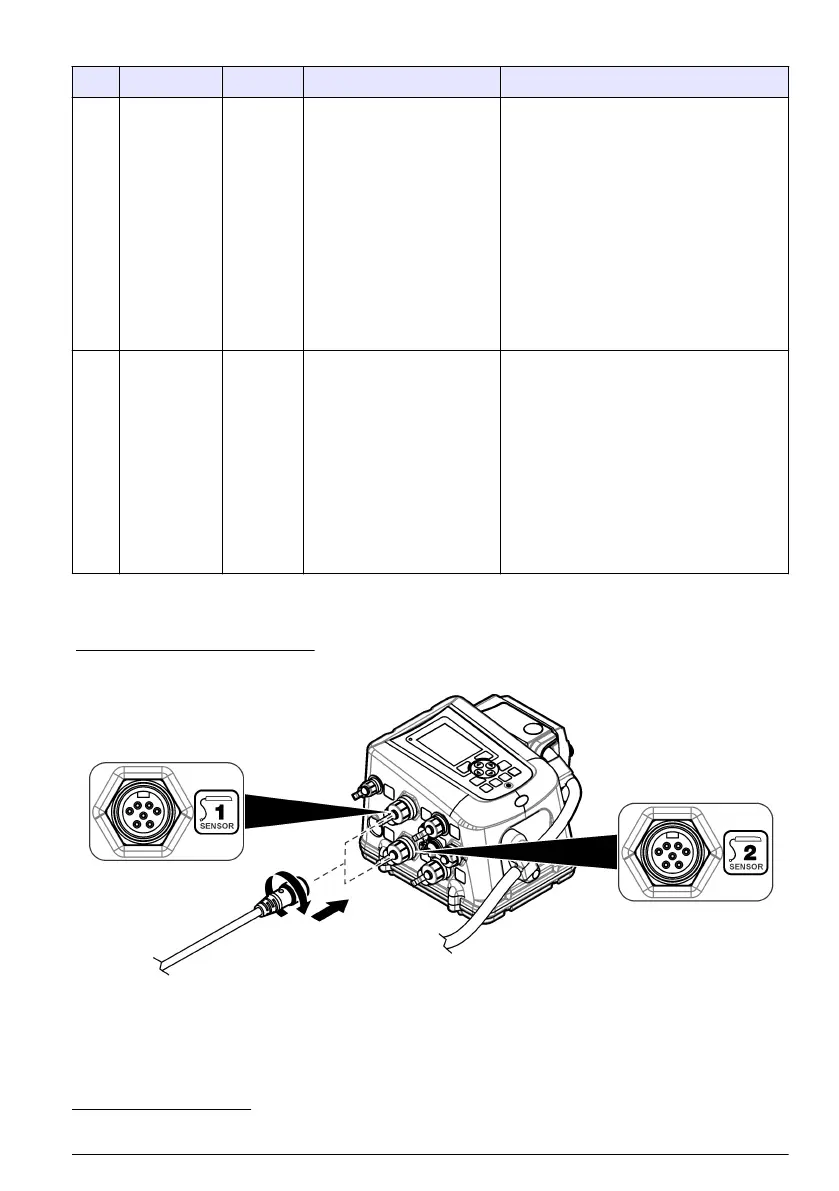

Figura 12 Conectar um sensor
Seção 6 Inicialização
6.1 Ligar o instrumento
Pressione e segure o botão Energia no controlador para ligar o instrumento.
1
A cor do fio refere-se às cores dos cabos multifuncionais (8528500 e 8528501).
Português 95
