Tabla 1 Información sobre el cable con extremo abierto (continúa)
Pin Señal Color
1
Descripción Régimen
6 Salida de
programa
completo
Verde Estado típico: circuito
abierto. Esta salida va a
tierra durante 90 segundos
al final del programa de
muestreo.
Utilice esta salida para
poner en marcha otro
tomamuestras o para
enviar una señal a un
operador o registrador de
datos al final del programa
de muestreo.
Esta es una salida a drenaje abierto
con un diodo Zener de enclavamiento
de 18 V, para proteger contra
sobretensiones. La salida es activa
baja con respecto al pin 2.
Clasificaciones absolutas máximas
del transistor de salida: corriente que
vuelve al transistor = 200 mA CC
máximo; tensión de actuación externa
= 18 V CC máximo
7 Blindaje Plata El blindaje es una
conexión a tierra que se
emplea cuando se
suministra alimentación CA
a un tomamuestras para
controlar las emisiones RF
y la sensibilidad a las
emisiones RF.
El blindaje no es una conexión a tierra
de seguridad. No utilice el blindaje
como conductor para transportar
corriente.
El hilo de blindaje de los cables
conectados al puerto auxiliar E/S y
que miden más de 3 m (10 ft) debe
conectarse al pin 7.
Conecte el hilo de blindaje a la
conexión de tierra en uno de los
extremos del cable solamente para
evitar corrientes de bucle a tierra.
5.6.5 Conexión de un sensor
Para conectar un sensor (por ejemplo, sensor de pH o de flujo) a un puerto de sensores, consulte la
Figura 12.

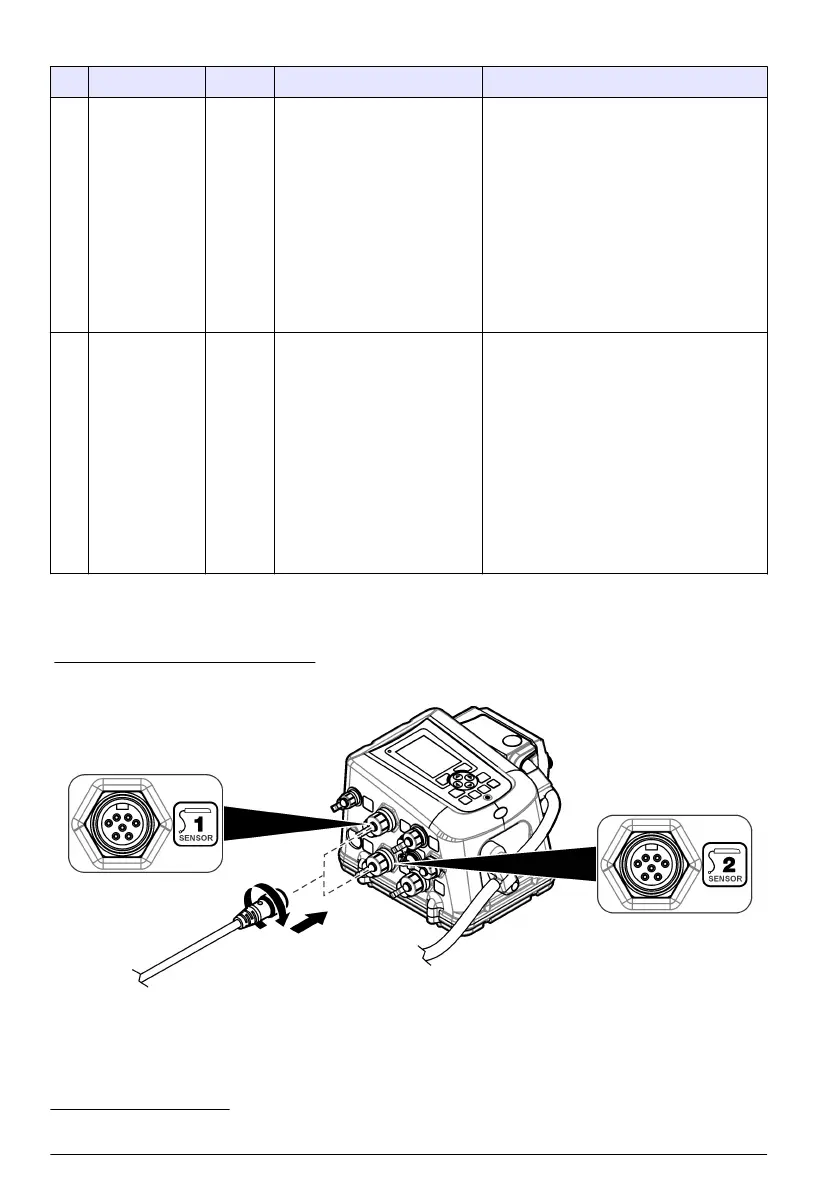

Figura 12 Conexión de un sensor
1
El color del cable hace referencia a los colores de los cables multiuso (8528500 y 8528501).
70 Español
