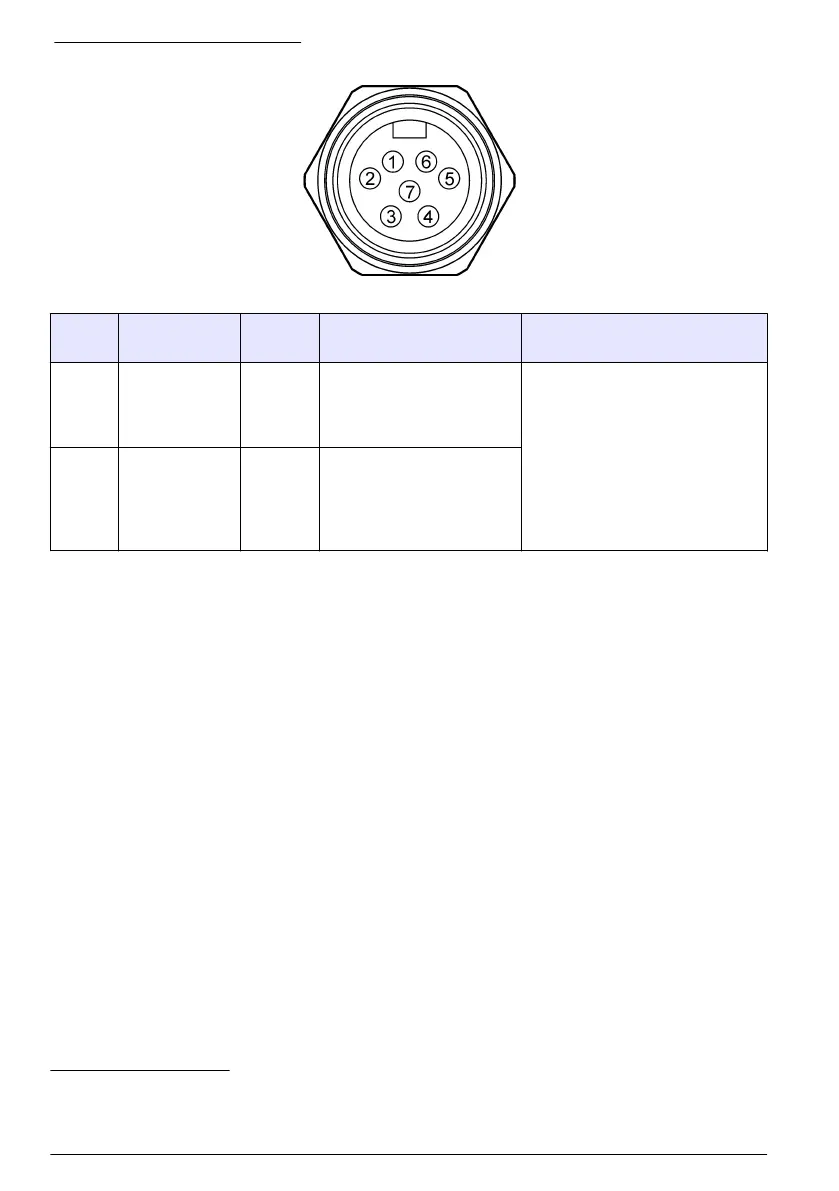

Figure 11 Connecteur auxiliaire
Tableau 1 Informations sur le câblage du demi-câble
Broche Signal Couleur
1
Description Valeur nominale
1 +sortie
d'alimentation
13 VCC
Blanc Sortie positive
d'alimentation. Utiliser
uniquement avec la
broche 2.
Module d'E/S alimenté par
batterie : 12 V CC nominal ;
Alimentation du module d'E/S :
15 à 1,0 A maximum.
2 Commun Bleu Retour négatif de
l'alimentation. Lorsque
l'alimentation est utilisée,
la broche 2 est mise à la
terre
2
.
1
La couleur de fil se rapporte aux couleurs des câbles universels (8528500 et 8528501).
2
Tous les équipements alimentés sur secteur qui se branchent aux bornes du contrôleur doivent
être homologués NRTL.
