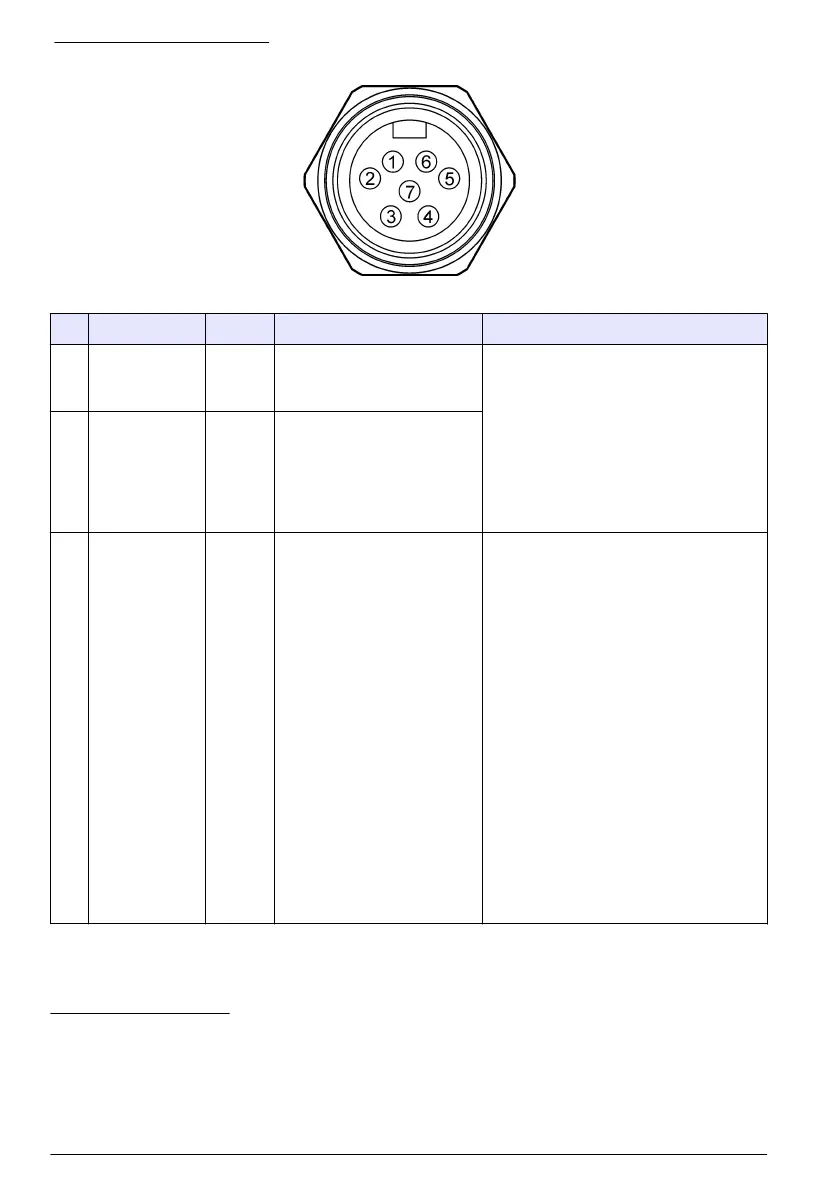

Figura 11 Conector auxiliar
Tabla 1 Información sobre el cable con extremo abierto
Pin Señal Color
1
Descripción Régimen
1 +Salida de
alimentación
de 12 V CC
Blanco Salida positiva de la fuente
de alimentación. Usar solo
con el pin 2.
Alimentación de batería al módulo
I/O: 12 VCC nominal; Fuente de
alimentación al módulo I/O: 15 a 1,0 A
máximo.
2 Común Azul Retorno negativo de la
fuente de alimentación.
Cuando se utiliza la fuente
de alimentación, pin 2 se
conecta a una toma de
tierra
2
.
3 Entrada de
impulso o
analógica
Naranja Esta señal es un activador
de recogida de muestras
desde el registrador de
caudal (impulso o
4–20 mA) o un simple
cierre de contacto (seco)
flotante.
Entrada de impulso: reacciona ante
un impulso positivo con respecto al
pin 2. Terminación (nivel bajo): pin 2 a
través de una resistencia en serie de
1 kΩ y de una resistencia de 10 kΩ.
Hay un diodo Zener de 7,5 ubicado
en paralelo con la resistencia de
10 kΩ y que funciona como
dispositivo de protección.
Entrada analógica: reacciona ante
una señal analógica que llega al pin 3
y vuelve al pin 2. Carga de entrada:
100 Ω más 0,4 V; corriente de entrada
(límite interno): 40 a 50 mA máximo
3
Entrada absoluta máxima: 0 a 15 V
CC con respecto al pin 2.
Señal de activación de entrada:
impulsos que pasan a positivo de 5 a
15 V
4
con respecto al pin 2,
50 milisegundos mínimo.
1
El color del cable hace referencia a los colores de los cables multiuso (8528500 y 8528501).
2
Todos los equipos que reciben alimentación de la red y se conectan a los terminales del
controlador deberán estar registrados por laboratorios de ensayo reconocidos a nivel nacional
(NTRL, siglas de Nationally Recognized Testing Laboratories).
3
El funcionamiento durante un largo periodo de tiempo en este estado anula la garantía.
4
La impedancia de la fuente de la señal conductora debe ser inferior a 5 kΩ.
