3 SP
E
S
P
A
Ñ
O
L
Lado del Aire
A. Entrada de Aire
B. Intercambiador Aire/Aire
C. Intercambiador Aire/Refrigerante
(Evaporador de Refrigeración)
D. Separador de Humedad
E. Trampa Automática de Condensados
F. Válvula de Servicio
G. Salida de Aire
H. Manómetro de Presión
Sistema de Refrigeración
1. Compresor de Refrigeración
2. Condensador Enfriado por
Agua con Tanque
3. Válvula de Servicio Línea de Líquido
4. Filtro Desecante
5. Mirilla/Indicador de Humedad
6. Válvula Termostática de Expansión
7. Evaporador del Refrigerante
(Intercambiador Aire/Refrigerante)
8. Acumulador
9. Filtro de Línea de Succión
10. Válvula de Servicio de Derivación
11. Cedazo de Línea de Derivación
12. Válvula de Derivación de Gas Caliente
13. Válvula de Desuperheat
14. Válvulas Solenoides del Sistema de Paro
15. Regulador de Flujo de Agua
16. Cedazo de Agua

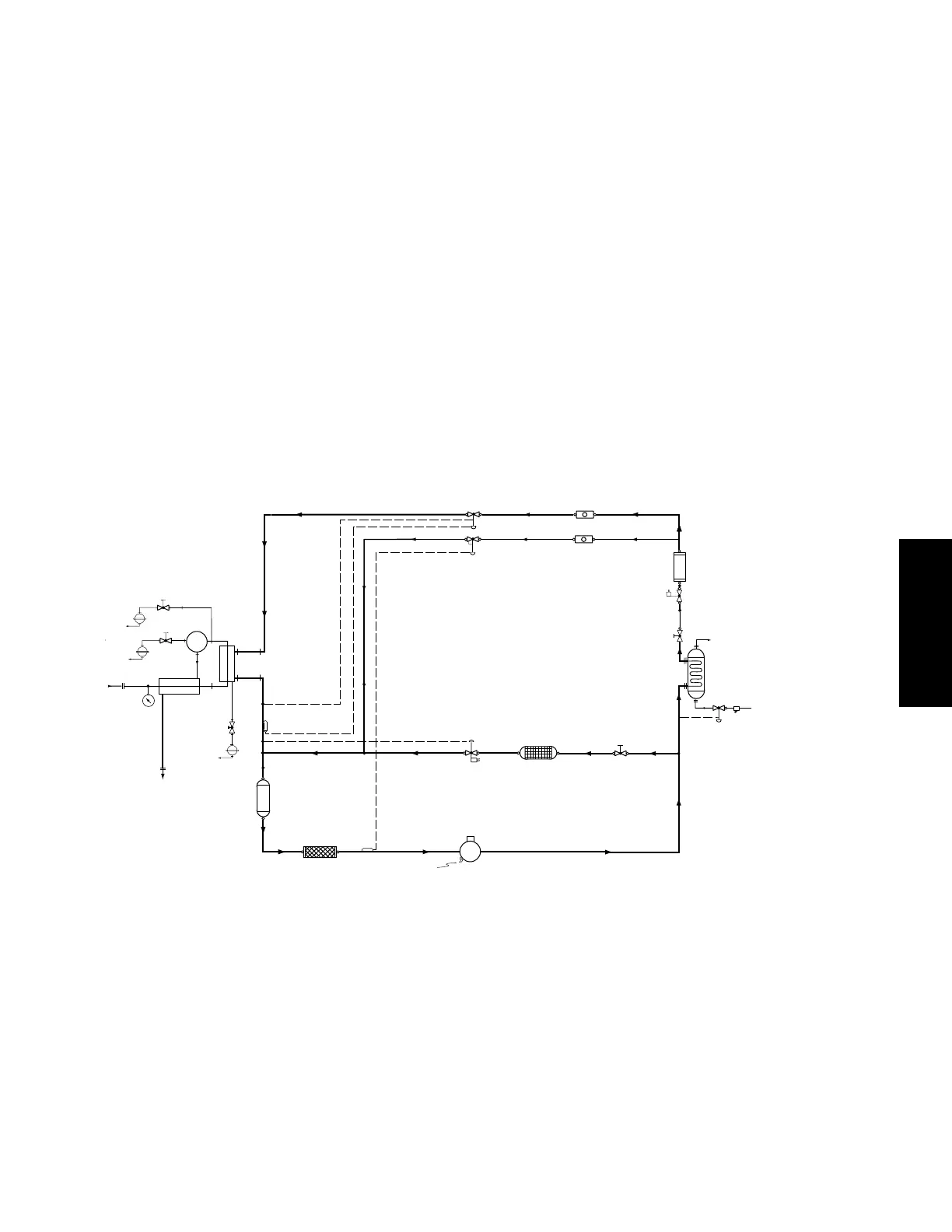

DIAGRAMA DE FLUJO
1.0 Descripción del Equipo
A. Función
Los secadores de aire comprimido tipo refrigerativo
reducen el contenido de humedad en el aire
comprimido bajando la temperatura del aire y así
logrando que se condense el vapor de agua.
Posteriormente el líquido se separa de la corriente de
aire y se descarga a través de una trampa. Mientras no
baje la temperatura del aire comprimido que viaja por
todo el sistema neumático a una temperatura menor a
la que fué enfriado en el secador (referida como punto
de rocío), no existirá ninguna formación de
condensados. Adicionalmente, el aire se filtra para
eliminar todas las partículas de tres micrones y
mayores. El aire comprimido limpio y seco que sale del
secador minimiza el mantenimiento y reparación del
equipo de distribución, control e instrumentación
neumática, dispositivos actuadores, reduce la
contaminación del producto e incrementa la
productividad de la planta.
B. Operación
El aire comprimido, saturado con vapor de agua, entra
al secador donde es preenfriado por el aire frío que
sale del intercambiador térmico aire/refrigerante. El
preenfriamiento remueve algo de la carga térmica del
aire de entrada, permitiendo usar un condensador de
refrigeración más eficiente. El aire preenfriado entra
al intercambiador de calor aire/refrigerante
(evaporador de refrigeración) donde se enfría a una
temperatura preajustada, entregando parte de su
energía térmica al sistema de refrigeración. Mientras el
aire se enfría, el vapor de agua se condensa y forma
gotas que pueden ser facilmente eliminadas de la
corriente de aire por el separador. Los condensados
líquidos se descargan del sistema por tres trampas
automáticas de condensados.
Después de que el aire frío pasa a través del otro lado
del intercambiador de calor aire-aire, donde se calienta
por el aire de entrada, sale del secador listo para ser
usado en el sistema. Este recalentamiento aumenta el
volumen efectivo del aire (permitiéndole realizar un
mayor trabajo) y previene que se formen condensados
en la parte externa de la tubería neumática de la
planta.
E
1
12
14
11
10
9
8
F
G
7
B
H
A
E
F
D
C
13
5
6
5
14
3
2
15
16
4
AGUA DE
ENFRIAMIENTO (SALIDA)
AGUA DE
ENFRIAMIENTO (ENTRADA)
CALENTADOR DEL CARTER
E
F
