7. Verifique que la lectura de presión en la succión (Suction
Pressure) muestre una lectura correcta. Refiérase a la
sección de información técnica.
8. Verifique el manómetro de presión en la cabeza (Head
Pressure). Refiérase a la sección de información técnica.
En caso de existir una presión muy alta, refiérase a la
sección 4.2.B para determinar sus posibles causas.
9. Unidades enfriadas por agua - Verifique que exista un
suministro adecuado de agua de enfriamiento al
condensador y a la presión y temperatura correctas. Un
flujo insuficiente puede indicar que el cedazo está
bloqueado.
10.Verifique las trampas de condensados. Verifique que las
válvulas ubicadas antes de las trampas estén abiertas.
Después de un tiempo suficiente de operación, verifique
que existan señales visibles de que las trampas están
operando.
4.0 Mantenimiento
4.1 Reemplazo del Separador/Filtro
A. Cuándo reemplazar los elementos.
A las condiciones de diseño, cuando se estén removiendo
líquidos, la caída de presión a través del separador
normalmente será de 1 psi (0,7 bar) o 5 psi (0,35 bar) a
través de todo el secador. Un incremento en la caída de
presión ocurrirá únicamente cuando los elementos se
saturen con partículas sólidas. Se recomienda que, para
que exista una máxima eficiencia de filtración, se
reemplacen los elementos de los filtros cuando la caída
de presión a través del separador exceda 10 psi (0,7 bar)
o la diferencia de presión a través del secador
sobrepase 15 psi (1,05 bar).

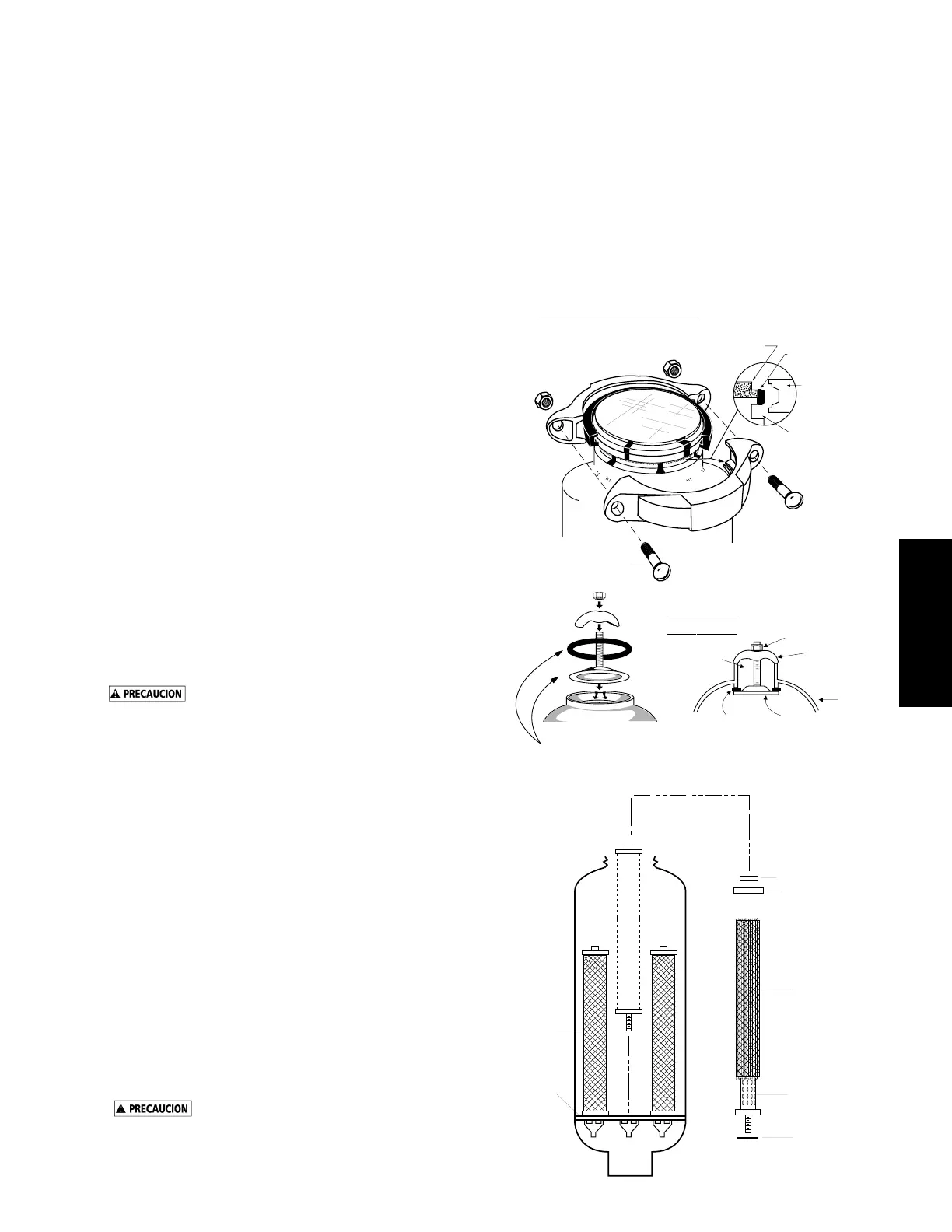

B. Procedimiento para cambiar los cartuchos del separador/
filtro
NOTA: Refiérase a la sección de información técnica para
determinar el juego correcto de elementos de reemplazo.
1. Derive el flujo de aire de la unidad para permitir su
servicio.
Despresurice la unidad lentamente antes de
realizar cualquier servicio.
2. Remueva los tornillos de la tapa del aislamiento en la
parte superior del depósito del separador.
3. Modelos con conexión ranurada y abrazaderas - Afloje
los tornillos y separe las abrazaderas, el empaque
y la tapa ciega. Modelos con tapa tipo tortuga - Afloje la
tuerca y remueva el soporte, el empaque y la tapa.
4. Comenzando desde el centro, desatornille los cartuchos
del filtro/separador (1) girando la tapa del cartucho. (No
desatornille la tuerca en este momento).
5. Limpie la superficie del múltiple de admisión (2) con
detergente neutro utilizando un cepillo de mango largo o
un trapo fijo en alguna barra. La superficie del múltiple
deberá estar libre de partículas y grasa para asegurar que
los sellos «O» tengan un buen asiento entre el cuerpo del
cartucho y el múltiple.
6. Remueva la tuerca (3) y la tapa (4).
7. Deslice el elemento del filtro (5) y sepárelo del alma del
separador (6).
8. Si es necesario, limpie el alma del separador con agua y
jabón. Puede ser desarmado si así se requiere.
9. Deslice el nuevo elemento del filtro (5) sobre el alma del
separador (6) y coloque la tapa (4) y la tuerca (3).
10. Instále nuevos sellos «O» (7) en la ranura de las tapas.
Cubra los sellos «O» con grasa (Dow
Corning lubricante para sellos “O” o equivalente) antes
de insertarlos en las ranuras de la tapa inferior del
cartucho para mantenerlos en su posición durante su
instalación.
a. Cubra las partes expuestas de las cuerdas de los
tornillos con algún antioxidante para prevenir la
corrosión de las cuerdas del múltiple.
b. Atornille los elementos (1) comenzando por los
exteriores (los cartuchos más cercanos a la pared del
depósito) en su posición. Un cono en el múltiple
guiará el tornillo del cartucho a su posición.
Solamente es necesario apretar el cartucho con las
manos para lograr el sello.
PRECAUCION: NO APRIETE CON LLAVE.
c. Reinstale la brida ciega después de inspeccionar que
el empaque no se haya destruido.
d. Reinstale la tapa de aislamiento.
CONEXION RANURADA
TAPA TIPO
TORTUGA
1
4
6
3
2
7
5
TAPA
DEPOSITO
UÑA
TUERCA
EMPAQUE
MUEVA LA TAPA Y EL
EMPAQUE PARA QUE AJUSTE
EN LA ABERTURA
ABERTURA
Empaque
Abrazadera
Conexión ranurada
en el depósito
Tapa ciega
ranurada
Tornillos
