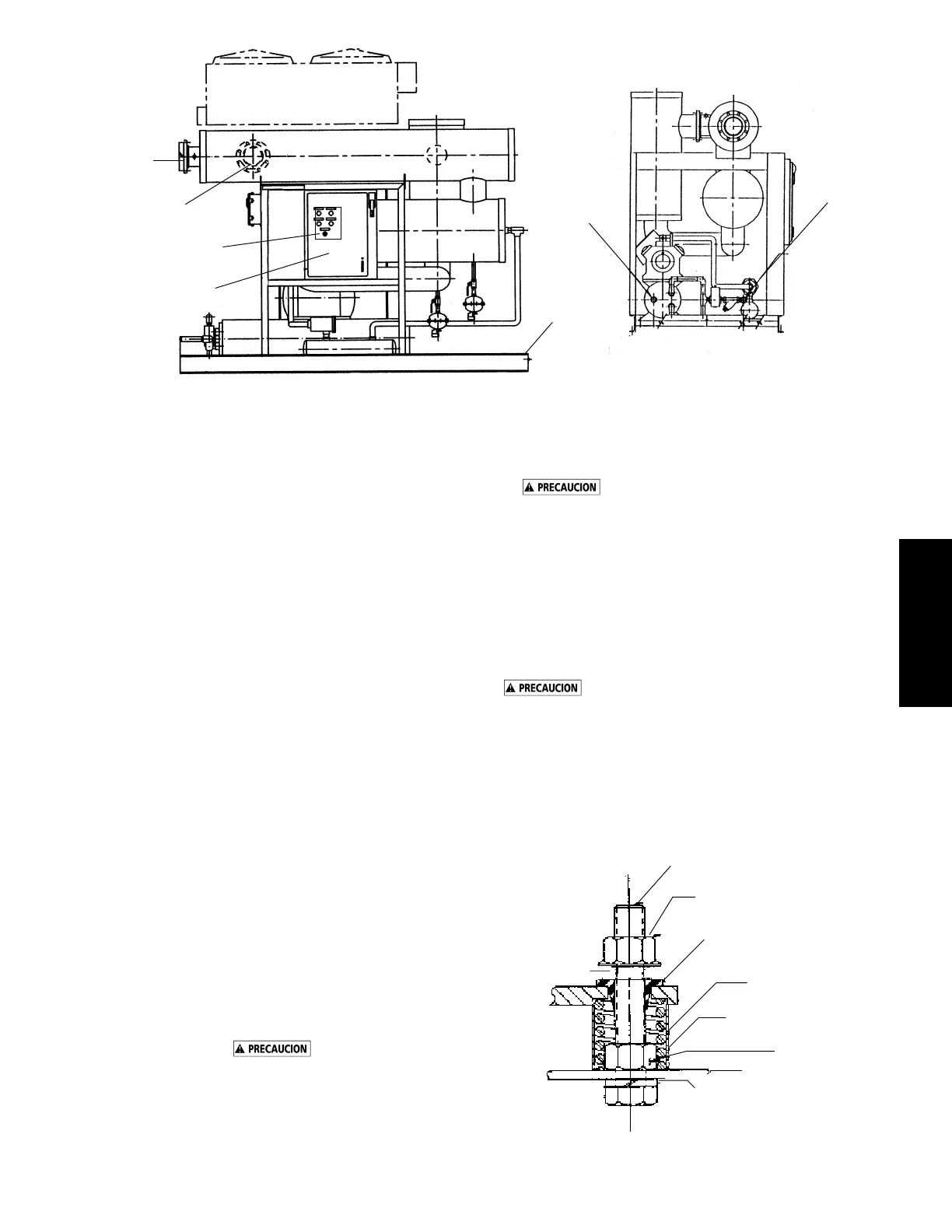

Salida de Agua
de Enfriamiento
VISTA LATERAL
Entrada de Agua
de Enfriamiento
VISTA FRONTAL
Entrada de
Aire
Salida de
Aire
Gabinete
Eléctrico
Conexión de los
Drenes de
Condensados
Panel de
Control
MOUNTING NUT
LOWER
SEPARACION
DE 1/16"
PERNO DE
FIJACION
SEPARADOR DE
GOMA
RONDANA DE
PRESION
BASE DE FIJACION
TUERCA INFERIOR
DE FIJACION
ESPACIADOR
DE EMBARQUE
RESORTE DE
MONTAJE
TUERCA SUPERIOR
DE FIJACION
Tuercas de fijación para el compresor
7-1/2 y 10 H.P. únicamente
2. Una vez que el condensador se encuentre en su lugar,
instale la tubería entre el condensador y el secador; corte
las puntas de las tuberías de refrigeración selladas y solde
la tubería utilizando las conexiones adecuadas.
Las líneas de refrigeración utilizadas
para la interconexión, deberán ser diseñadas y
dimensionadas adecuadamente para asegurar
el retorno de aceite, incluyendo trampas, válvulas check
y separadores si fuera necesario.
3. Utilice los puertos en la válvula de gas caliente y en las
líneas de líquido para hacer vacío y evacuar el sistema de
aire y humedad. Agregue refrigerante si es necesario.
2.7 Espaciadores de embarque del compresor -
7-1/2 y 10 H.P. únicamente
Se deberá realizar el siguiente procedimiento
para prevenir algún daño al compresor.
A. Remueva las tuercas de fijación y los separadores
provistos para el embarque de los cuatro (4) per-
nos de fijación.
B. Coloque un (1) separador de goma en cada perno y
atornille la tuerca, dejando un espacio de 1/16" entre la
tuerca y el separador superior.
A. La conexión eléctrica deberá hacerse a través de la
perforación provista en la caja de control principal. Si el
equipo cuenta con protección opcional, utilice la
perforación de la caja de protección.
B. Conecte la alimentación eléctrica a las terminales
indicadas.
C. Se pueden encontrar recomendaciones adicionales en la
sección de información técnica sobre el circuito para la
unidad y los fusibles de protección de la unidad.
D. Asegúrese que el voltaje de alimentación a la unidad sea
igual al indicado en la placa de identificación del equipo y
en la placa de la unidad de condensación.
E. Modelos enfriados por aire - Condensadores remotos -
realice la conexión eléctrica entre el condensador y las
terminales de la caja de conexiones del secador,
identificado en el diagrama eléctrico.
F. Conexión de alarmas remotas
La conexión para alarmas remotas se realiza utilizando la
barra de conectores en la caja de conexiones del secador.
Refiérase al diagrama eléctrico que se proporciona junto
con el secador para determinar los contactos adecuados.
Si el equipo cuenta con alarmas múltiples (opcional),
refiérase al diagrama.
NOTA: La corriente máxima a través de los contactos de la
alarma es de dos (2) Amperes.
G. Interruptor opcional de control local/remoto - refiérase al
diagrama eléctrico que se muestra en la página 9.
2.6 Modelos enfriados por Aire
A. Condensador montado integralmente - El condensador
que se surte montado en la unidad está completamente
interconectado y listo para operar.
B. Montaje remoto: La instalación del
condensador para montaje remoto deberá realizarse
únicamente por un técnico de refrigeración calificado.
1. El secador y el condensador se surten con válvulas de
servicio cerradas y se embarcan completamente cargados
con refrigerante. Se ha sellado con soldadura las tuberías
para evitar fugas de refrigerante.
Modelos Enfriados por Aire con
Condensador Integralmente
Montado (Opcional)
