7 SP
E
S
P
A
Ñ
O
L
F5
F1
F6
F2
F7
F3
SHIFT
ESC
ENTER
F8
F4
OPERATOR INTERFACE
I
12
O
STANDBY
• Modo de
Espera
• Attente Standby
Mode
AUTO
• Modo
Automático
• Auto Mode
WARNING:
Disconnect the electric power before
servicing
ATTENTION:
Déconnecter du circuit d'alimentation
eléctrique avant l'entretien
PRECAUCION:
Desconecte la energía eléctrica
antes de realizar cualquier
mantenimiento
557.1
1
2
F5
F1
F6
F2
F7
F3
SHIFT
ESC
ENTER
F8
F4
OPERATOR INTERFACE

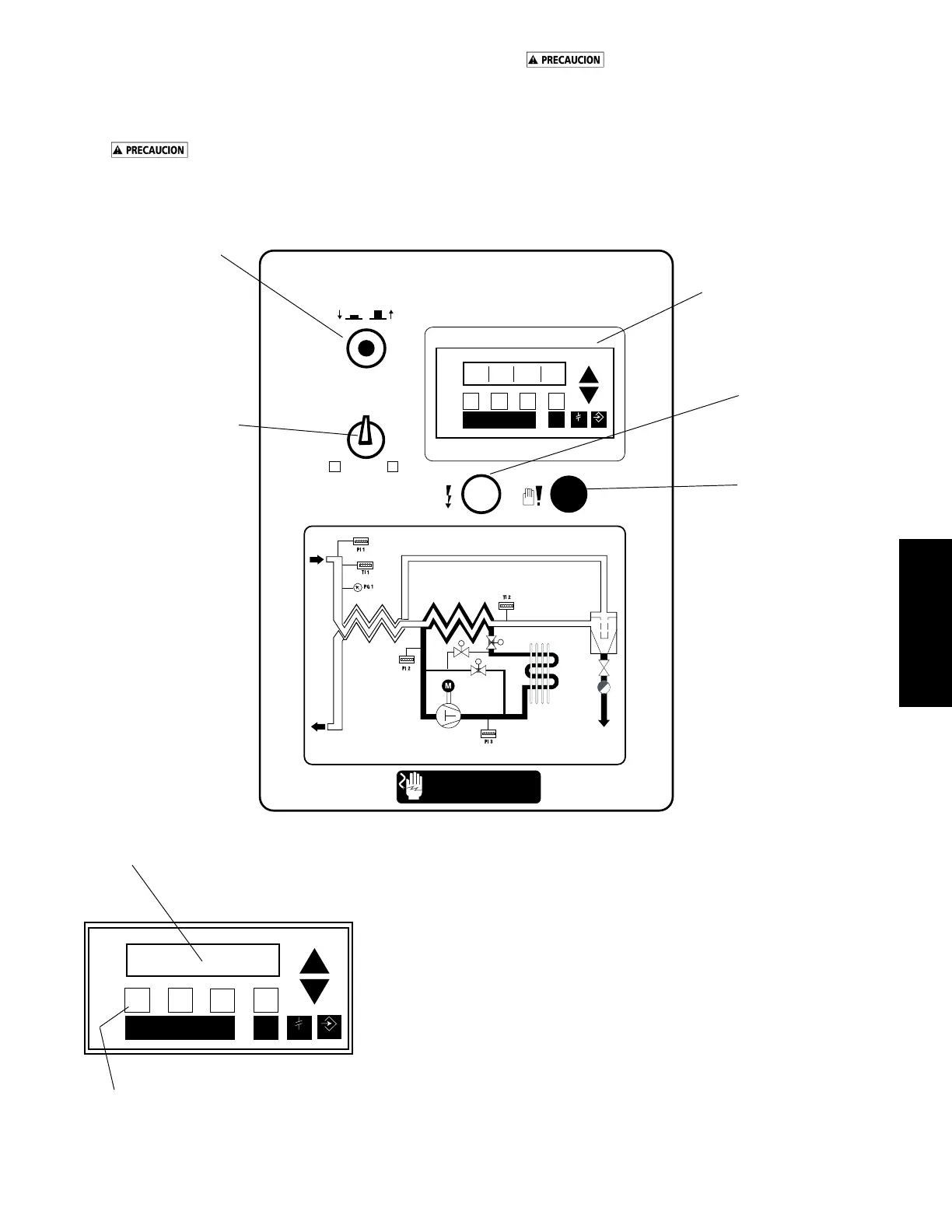

Panel de Control
Interruptor
Principal
Selector de Modo
Espera/Auto (Interruptor
momentáneo-Gírelo a la
posición deseada y libérelo
-verifique el estado en el
display de interfase del
operador)
Interfase del
Operador
Luz General de
Alarma (falla)
(roja)
Luz de Unidad
Energizada
(blanca)
Interfase del Operador
Funciones
F1 - Regreso al display de estado
F2 - Display de presiones del sistema
F3 - Display de temperaturas del sistema
F4 - Drenes eléctricos - presione-para-prueba (para usarse con modelos
que cuenten con drenes eléctricos)
F5 - (shift + F1) - Calibración de sensores; ajuste del interruptor de
baja presión (Se requiere contraseña)
F6 - (shift + F2) - Selección de unidades métricas o sistema Inglés
F7 - (shift + F3) - Supresión del interruptor por baja presión de refrigerante
F8 - (shift + F4) - Drenes Eléctricos - Ajuste del tiempo entre descargas para usarse en
modelos que cuenten con drenes eléctricos)
1. Utilice las flechas Arriba y Abajo para colocar el cursor sobre el mensaje
retrazo del dren "DRAIN DELAY" y presione aceptar "ENTER".
2. Utilice las flechas Arriba y Abajo para ajustar el tiempo entre descargas y presione
aceptar "ENTER".
Flechas Arriba y Abajo - Se usan para ver los distintos mensajes
Para restablecer las alarmas de presión de alta y de aceite presione F1. Para borrar
utilice las flechas para colocar el cursor en el mensaje de alarma y presione aceptar
"ENTER".
Para borrar todas las otras alarmas, utilice las flechas para seleccionar el mensaje
de alarma y presione aceptar "ENTER".
Nota: No utilice el botón ESC; Si se presiona inadvertidamente, presiónelo otra vez.
Display
Botones de
Función
2. Presione el interruptor principal hasta la posición de
APAGADO).
NOTA: Excepto por razones de mantenimiento, deje el
secador energizado para mantener el calentador del
carter energizado
Desenergice el secador si se trabaja en
componentes eléctricos o rotativos.
E. Procedimiento normal de encendido - (Interruptor
principal encendido; secador en modo de Espera)
EL SECADOR DEBERA ESTAR ENERGIZADO
VEINTICUATRO (24) HORAS ANTES DEL ARRANQUE DEL
COMPRESOR DE REFRIGERACION.
1. Gire el selector de modo Espera/Auto a la posición de
Auto.
2. Permita que el secador opere por lo menos 15
minutos antes de hacer circular el aire comprimido a
través del equipo.
3. Revise los puntos de verificación de la operación del
equipo mostrado en la sección 3.5.
