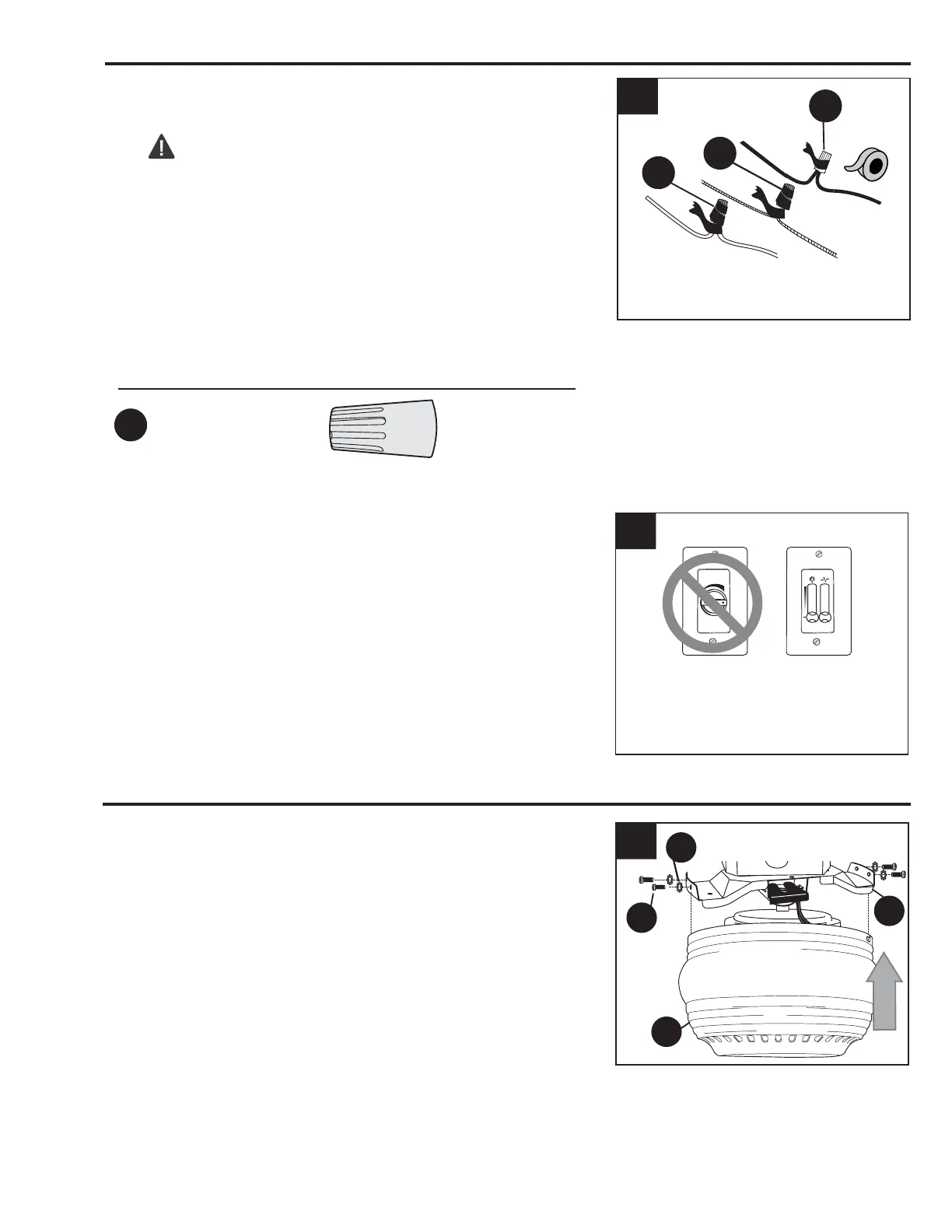

Ponga cinta aislante en cada conector para cable (CC)
hasta llegar al cable como se muestra en la Fig. 2.
ADVERTENCIA: Asegúrese de que no se vean
cables pelados ni filamentos después de hacer las
conexiones. Coloque las conexiones verdes y blancas
en la caja al lado opuesto de las negras y azules (si
aplica).
Voltee los cables empalmados (que tienen cinta
aislante) hacia arriba y con cuidado meta los cables y
los conectores para cable (CC) dentro de la caja de
salida.
CC
CC
2
CC
CC
26
2.
3.
1.
A
S
2
B
R
CONEXION DE LOS CABLES
Conector para cable E3 x 4
Artículos de ferretería que se usaron
IMPORTANTE: El usar un interruptor con reductor
de luz de gama completa para controlar la velocidad
del ventilador causará un zumbido recio en el
ventilador. Para reducir el riesgo de incendio o
choque eléctrico, NO use un interruptor con reductor
de luz de gama completa para controlar la velocidad
del ventilador. (Fig. 3)
INSTALACION FINAL
Temporalmente levante el bastidor del motor (B) al
soporte de montaje (A) para determinar cuáles dos
tornillos del soporte de montaje (R) se alinean con los
agujeros con ranura en el bastidor del motor (B) y afloje
dichos tornillos del soporte de montaje (R) parcialmente.
Quite los otros dos tornillos del soporte de montaje (R) y
arandelas de estrellas (S). Ahora, levante el bastidor del
motor (B) al soporte de montaje (A) de nuevo, alineando
los agujeros con ranura en el bastidor del motor (B) con
los tornillos del soporte de montaje (R) aflojados en el
soporte de montaje (A). Gire el bastidor del motor (B)
para cerrarlo. Vuelva a introducir los tornillos del soporte
de montaje (R), junto con las arandelas de estrellas (S)
que se quitaron anteriormente. Apriete bien los cuatro
tornillos del soporte de montaje (R). (Fig. 1)
3
1
2
3
interruptor
con reductor
de luz
interruptor
de velocidad
Sólo para propósito ilustrativo--no
se intenta cubrir todo tipo de control
