29
8.
9.
1.
T
H
D
I
E
8
9
F
D
P
Q
1

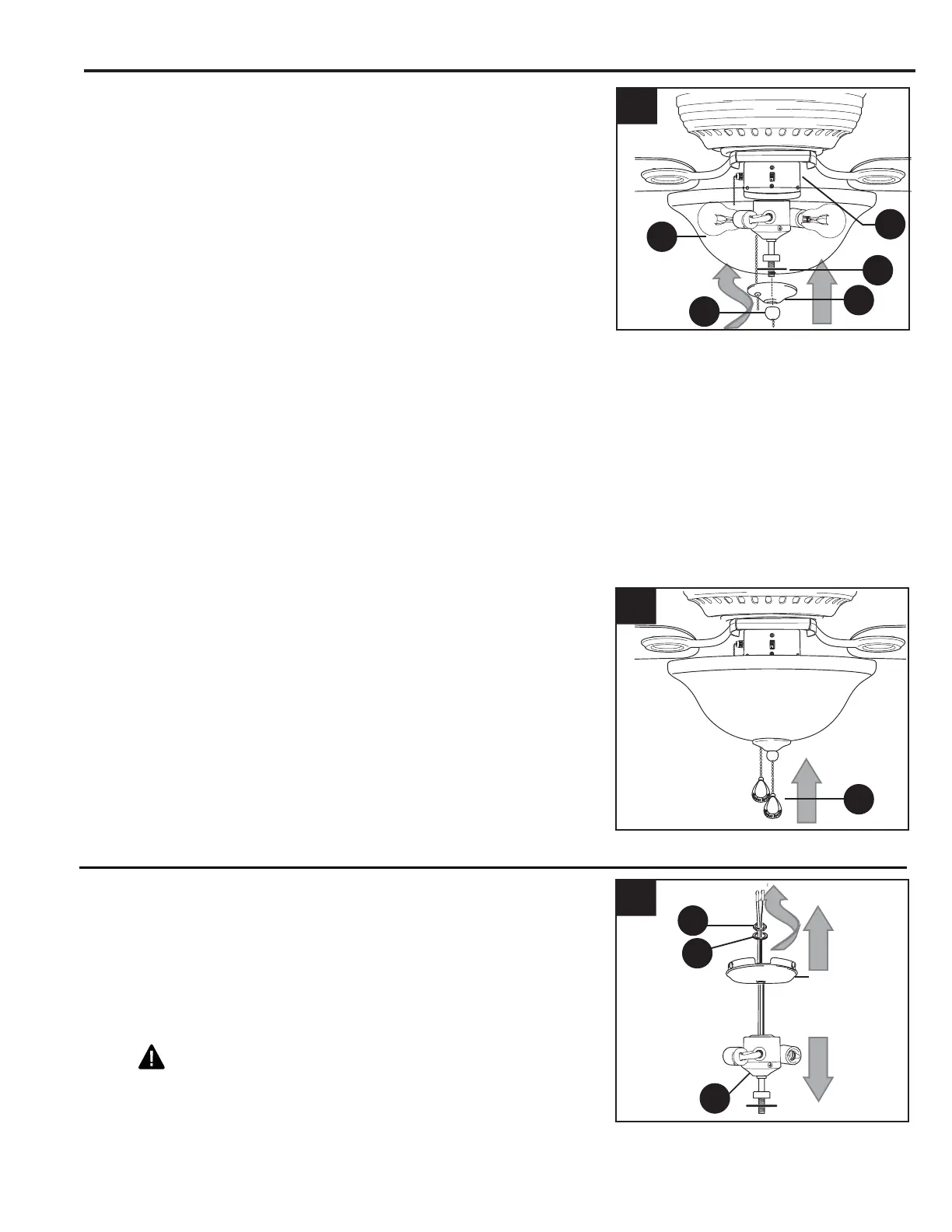

INSTALACION FINAL
Localize la arandela de hule (T), la placa del adorno con
rosca (H), y el adorno con rosca (I) que se quitaron en el
paso 4. Ponga la arandela de hule (T) dentro de la pantalla
de vidrio (E) encima del agujero de en medio. Levante la
pantalla de vidrio (E) para guiar las cadenas de encendido
por los agujeros en la parte inferior de la pantalla de vidrio
(E). Alinee el agujero de en medio de la pantalla de vidrio (E)
con la varilla roscada en el conectador del juego de luz (D) y,
con cuidado, empuje hacia arriba hasta que la varilla
roscada pase por el agujero. (Asegúrese de que la cadena
de encendido del ventilador no roce las bombillas cuando
esté prendido el ventilador.) (Fig. 8)
Alinee el agujero de en medio de la placa del adorno con
rosca (H) con la varilla roscada, dejando que las cadenas de
encendido pasen por los agujeros correspondientes en la
placa del adorno con rosca (H) y empuje hacia arriba. Pase
la cadena de encendido de en medio por el agujero en el
adorno con rosca (I) y asegure la pantalla de vidrio (E)
apretando el adorno con rosca (I). (Fig. 8)
Nota: No apriete demasiado el adorno con rosca (I) ya que
el vidrio se puede rajar o romper.
Fije las extensiones para las cadenas de encendido (F)
provistas en uno de los paquetes de artículos de ferretería
a las cadenas de encendido para el ventilador y la luz o
usar extensiones para cadenas de encendido hechas a
medida (a la venta por separado). (Fig. 9)
EL INSTALAR EL VENTILADOR SIN EL JUEGO DE LUZ INCLUIDO (OPCIONAL)
Si NO desea usar el juego de luz, quite la tuerca
hexagonal (P) y la arandela de seguridad (Q) de la varilla
roscada localizada en la parte superior del juego de luz (D).
Destornille la cubierta de la caja del interruptor para quitar
el conectador para el juego de luz (D), y luego con cuidado
pase los cables NEGRO y BLANCO del conectador para el
juego de luz (D) por el agujero de en medio de la cubierta
de la caja del interruptor. (Fig. 1)
PRECAUCION: RIESGO DE CHOQUE ELECTRICO,
no se deben quitar las tapas de seguridad tipo “molex” a
menos de que se vaya a instalar un conectador para juego
de luz imediatamente y se debe cortar la electricidad antes
de quitar las tapas de sequridad tipo “molex” y de instalar
el conectador para el juego de luz.
cubierta de
la caja del
interruptor
BLANCO
NEGRO
