28
6.
5.
7.
C
caja del
interruptor
6
caja del
interruptor
conexiones
tipo “molex”
D
D
7
M
INSTALACION FINAL
tornillo para
la caja del
interruptor
cubierta de
la caja del
interruptor

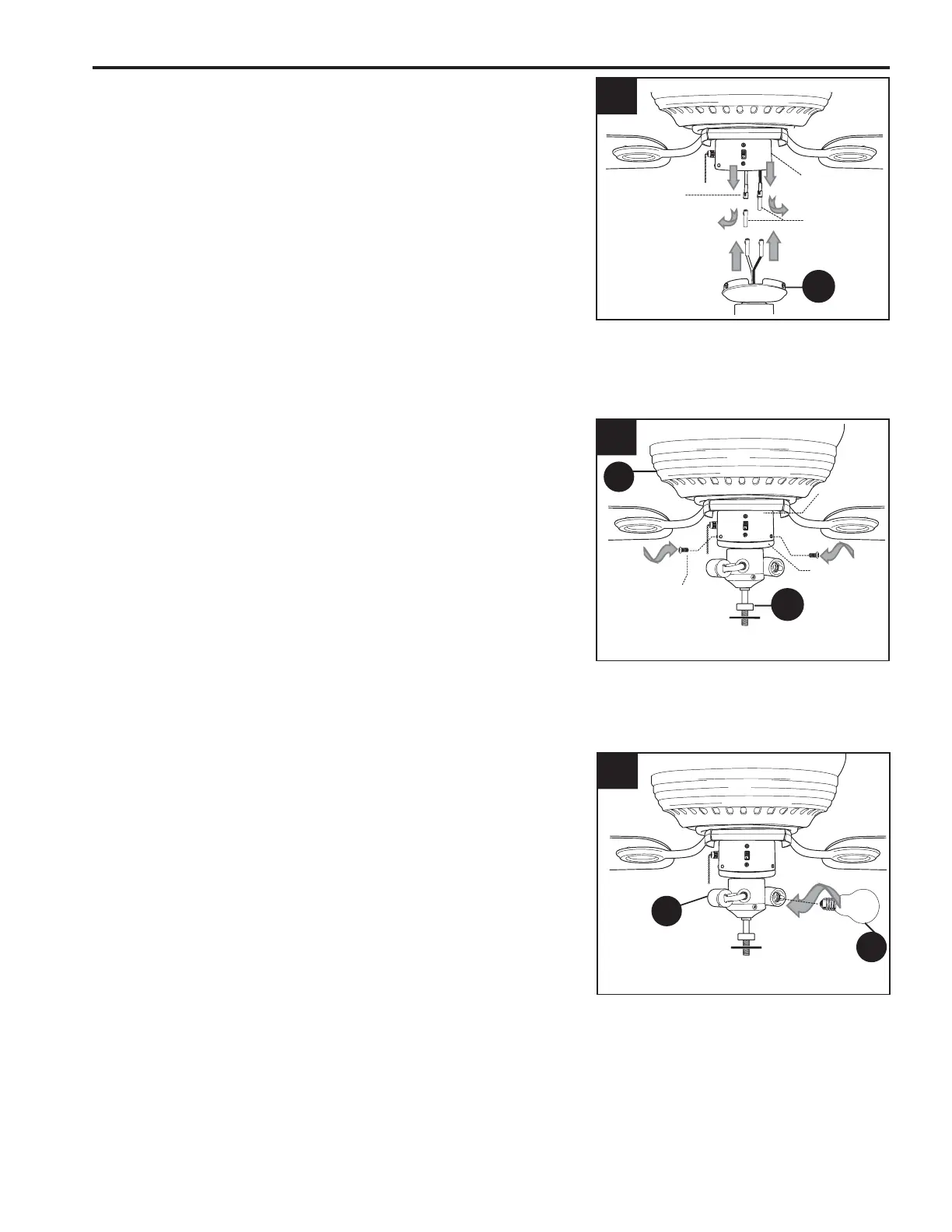

Para sujetar el conectador para el juego de luz (D)
al unidad del motor (C), alinee los agujeros en la
cubierta de la caja del interruptor con los agujeros
en la caja del interruptor. (Esté seguro de alinear la
abertura en el borde superior de la cubierta de la
caja del interruptor con el interruptor de reversa en
la caja del interruptor para que se encajen bien.)
Vuelva a introducir los tornillos que se quitaron en
el paso 4 y asegure todos los tornillos con un
destornillador Phillips. (Fig. 6)
Instale las tres bombillas de base candelabro (M)
de 40 vatios incluidas. (Fig. 7)
Importante: Cuando necesite reemplazar las
bombillas, por favor permita que se enfríen las
bombillas y el juego de luz antes de tocar las
bombillas o el juego de luz.
5
D
tapas de
seguridad
tipo “molex”
Localice los cables AZUL (o NEGRO) y BLANCO en
la caja del interruptor etiquetados "FOR LIGHT" (para
la luz) y quite el plástico que liga los dos cables.
Además, quite las tapas de seguridad tipo “molex” del
fondo de los cables AZUL (o NEGRO) y BLANCO.
Puede que sea necesario jalar las tapas de seguridad
tipo “molex” firmemente para quitarlas.
Conecte el cable BLANCO de la caja del interruptor al
cable BLANCO del juego de luz (D). Conecte el cable
AZUL (o NEGRO) de la caja del interruptor al cable
NEGRO del conectador para el juego de luz (D).
Asegúrese de que las conexiones tipo "molex" estén
bien sujetas. (Fig. 5)
