27
2.
3.
4.
2
3
HH
J
C
varilla
roscada
4
T
H
I
D
AA
BB
J
G
N
O

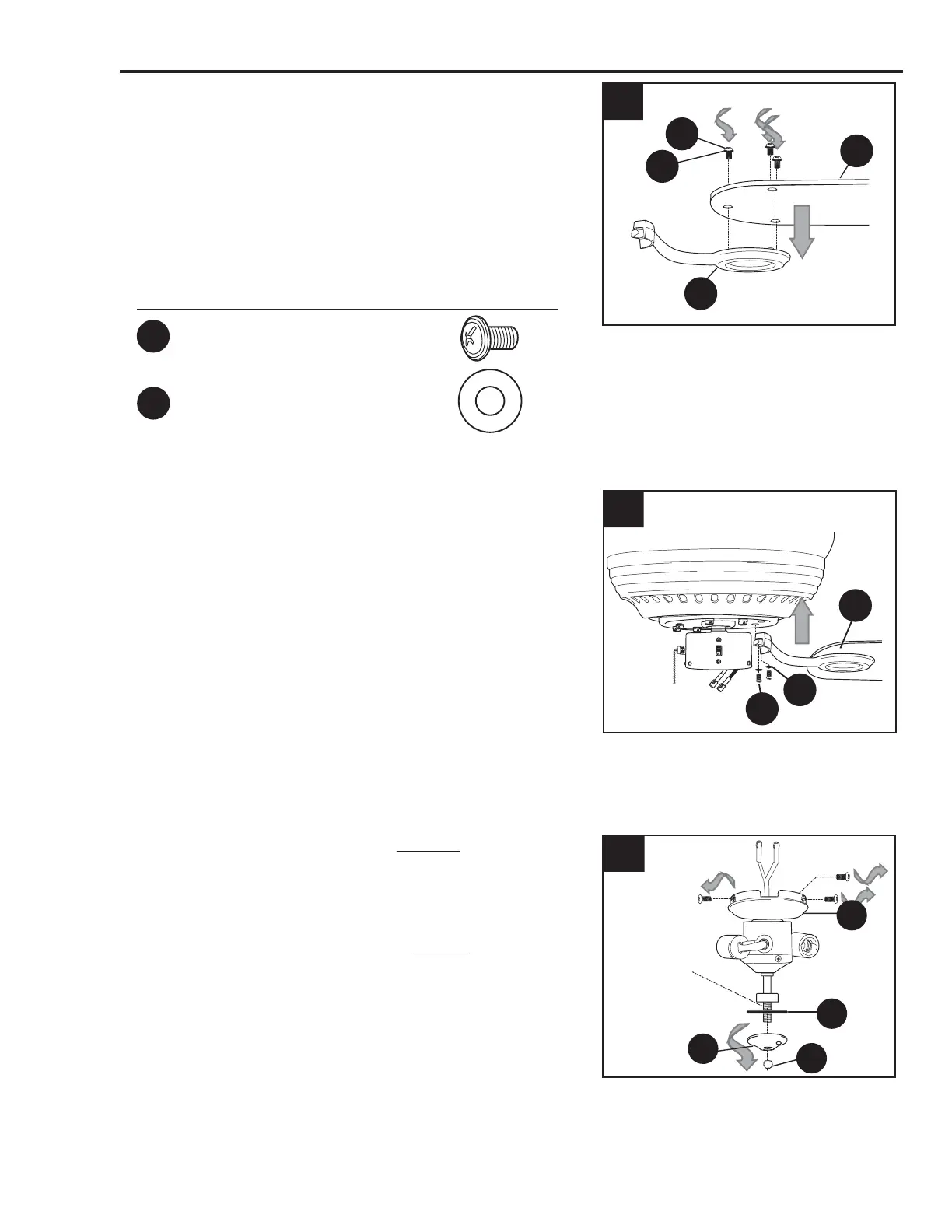

Parcialmente introduzca tres tornillos para la paleta
(AA), junto con tres arandelas de fibra para la paleta
(BB), en los agujeros de la paleta (G) para sujetar
un brazo para la paleta (J) a una paleta (G). Luego,
apriete cada tornillo para la paleta (AA), empezando
con el de en medio. (Fig. 2) Repita esto con las
demás paletas (G).
AA
Tornillo para la paleta x15
Arandela de fibra para la paleta x15
BB
Artículos de ferretería que se usaron
Localize los tornillos del motor (N) y las arandelas
de seguridad (O) que se quitaron en el paso 4 de la
página 23.
Introduzca dos tornillos del motor (N), junto con las
arandelas de seguridad (O), en uno de los brazos
para la paleta (J) para sujetar el brazo para la paleta
(J) al motor. Apriete bien los tornillos del motor (N).
(Fig. 3) Repita esto con los demás brazos para las
paletas (J), asegurándose de asegurar cada brazo
para la paleta (J) antes de seguir con el próximo.
INSTALACION FINAL
Quite tres tornillos de la parte superior del juego de
luz (D).
Si desea utilizar el juego de luz, quite el adorno
con rosca (I), la placa del adorno con rosca (H) y la
arandela de hule (T) de la parte inferior del juego
de luz (D). (Fig. 4) Guarde el adorno con rosca (I),
la placa del adorno con rosca (H) y la arandela de
hule (T) para uso más adelante. Continúe con el
paso 5.
Si NO desea utilizar el juego de luz, por favor
pase a la sección “El Instalar el ventilador sin el
juego de luz incluido (opcional)” en la página 29.
tornillos para
la cubierta de
la caja del
interruptor
