13
T210
COLLEGAMENTO ELETTRICO
low high
grado
Angolo traccia B (pin G)
Angolo traccia A (pin B)
1/min
Uscita di velocità di rotazione
(pin B)
Nm
Uscita di frequenza (pin L)
Uscita di frequenza (pin A)
Nm
Massa coppia (pin D)
Coppia (pin C)
U=
Massa dell'alimenta
zione (pin E)
Alimentazione (pin F)
Controllo (pin K)
Massa dell'alimenta
zione e la massa della
coppia possono es
sere unite all'occor
renza alla sorgente.
1/min
Segnale di riferimento Z
(pin H)
Segnale di misura -
pronto alla misurazione

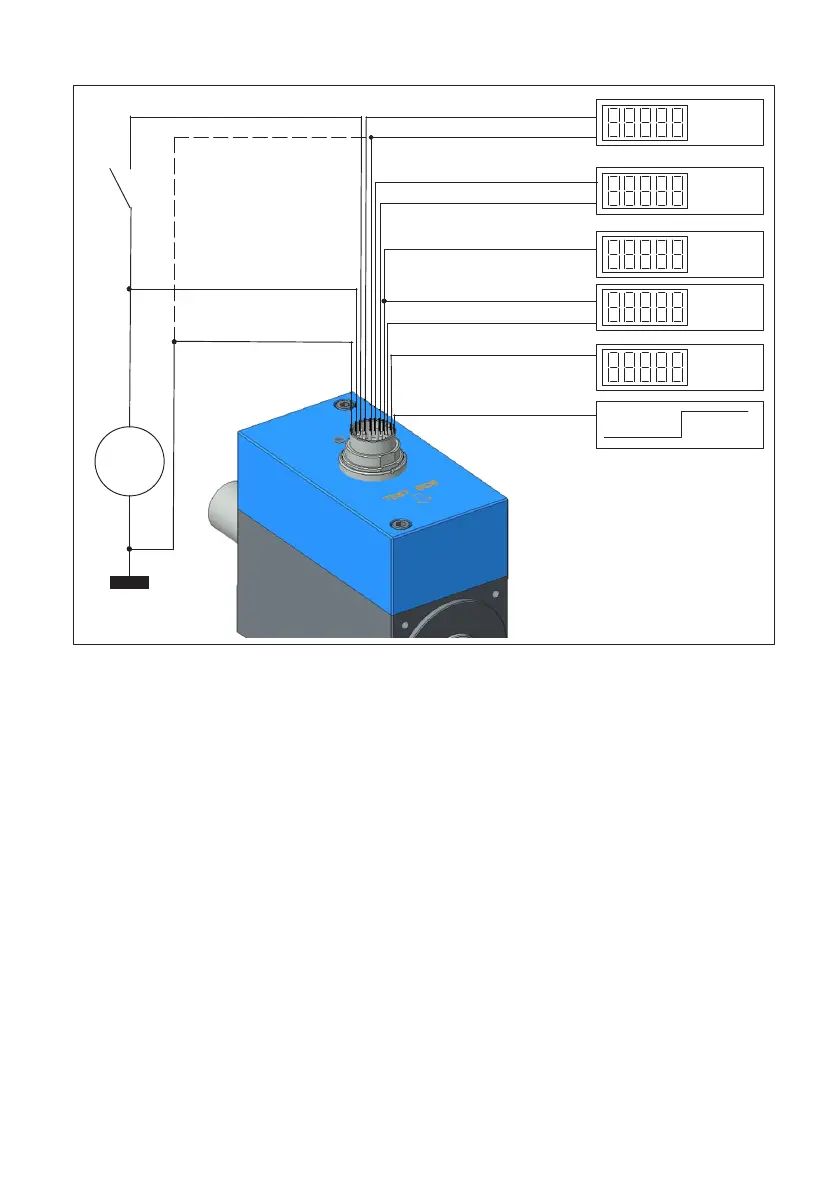

Fig. 5.1 Schema di collegamento T210
Il trasduttore genera all'interno un segnale di misura disaccoppiato elettricamente. Le
masse non devono essere ponticellate direttamente sul trasduttore, poiché altrimenti ciò
causa errori di misura in base alla lunghezza del cavo dello strumento di alimentazione e
di valutazione. Se necessario possono essere ponticellate sullo strumento di alimenta
zione e di valutazione. Il "segnale di controllo" serve per il test del trasduttore. Sulle uscite
della coppia questo segnale è al 50% del segnale nominale. Il livello di modulazione è pari
a 4,5 V fino alla tensione di esercizio, laddove il punto di massa di rifermento è la massa
dell'alimentazione.
Il trasduttore possiede un segnale di pronto alla misurazione. Sostanzialmente se l'uscita
fornisce un livello HIGH, la strumentazione elettronica di misura funziona. Un livello LOW
vuol dire che è presente un errore.
