T210

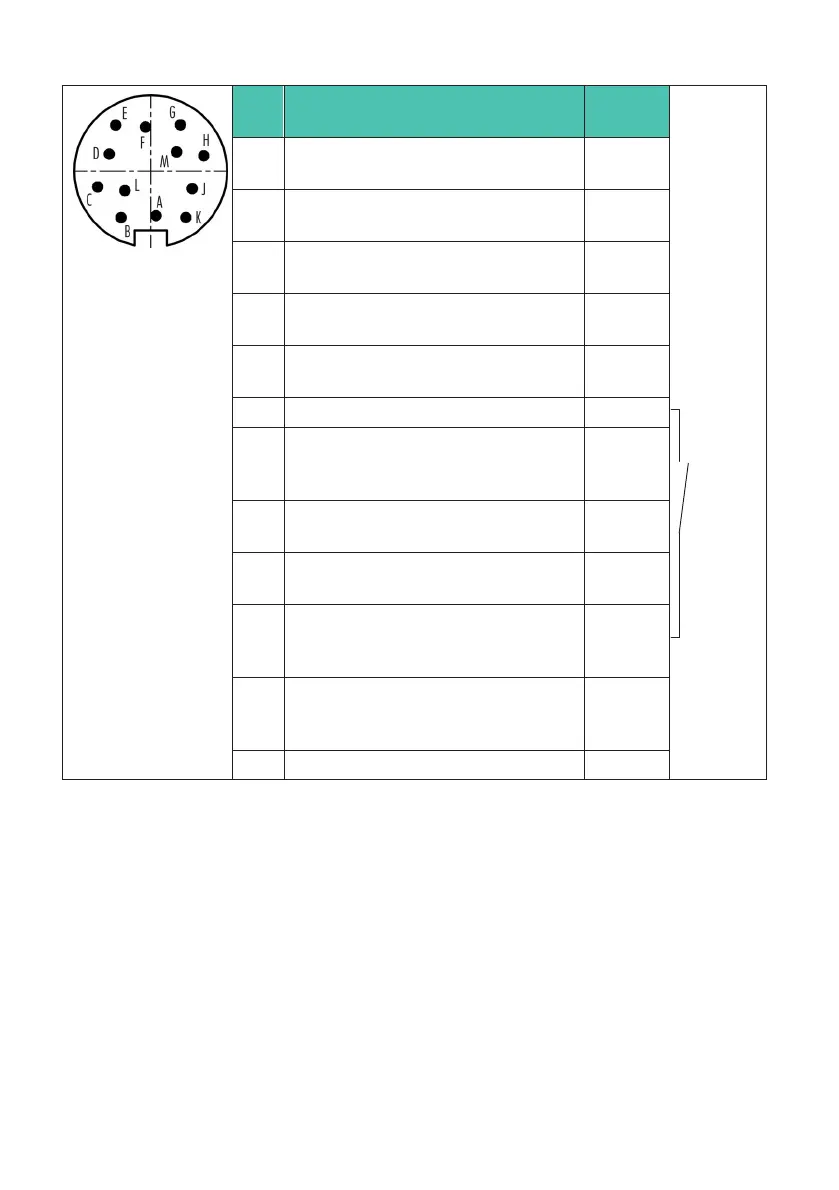

COLLEGAMENTO ELETTRICO
12
Pin Occupazione Codice
colori
Rilascio del
segnale di
controllo
(senza
VK20A)
Interrutto
re (NA)
A Segnale di misura coppia (uscita di
frequenza; 5 V)
1)
2)
bk - nero
B Segnale di misura velocità di rota
zione/angolo di rotazione A; 5 V
rd -
rosso
C Segnale di misura coppia ±10 V bn -
marrone
D Segnale di misura coppia 0 V wh -
bianco
E Massa (alimentazione + velocità di
rotazione/angolo di rotazione)
ye -
giallo
F Tensione di esercizio 10 V … 30 V vi - viola
G Segnale di misura velocità di rota
zione/angolo di rotazione; 5 V;
sfasato di 90°
gn -
verde
H Segnale di riferimento velocità di
rotazione Z; 5 V
pk - rosa
J Segnale di misura - pronto alla mi
surazione
gy -
grigio
K Attivazione segnale di controllo gy/pk -
grigio/
rosa
L Segnale di misura coppia (uscita di
frequenza; 5 V)
1),
2)
bl/rd -
blu/
rosso
M Non assegnato bl - blu
1)
Segnali complementari RS-422. In caso di problemi con la qualità del segnale, è possibile migliorare il
segnale installando una resistenza di terminazione R=120 Ω tra i fili (bk - nero) e (bl/rd - blu/rosso).
2)
RS-422: Il pin A corrisponde alla A; il pin L corrisponde alla B
