13
T210
RACCORDEMENT ÉLECTRIQUE
bas haut
degrés
Angle voie B (broche G)
Angle voie A (broche B)
tr/min
Sortie vitesse de rotation
(broche B)
Nm
Sortie fréquence (broche L)
Sortie fréquence (broche A)
Nm
Masse du couple (broche D)
Couple (broche C)
U=
Masse de l'alimen
tation (broche E)
Alimentation (broche F)
Contrôle (broche K)
La masse de l'alimen
tation et la masse du
couple peuvent être
réunies au niveau de la
source si nécessaire.
tr/min
Signal de référence Z
(broche H)
Signal de mesure -
Prêt à mesurer

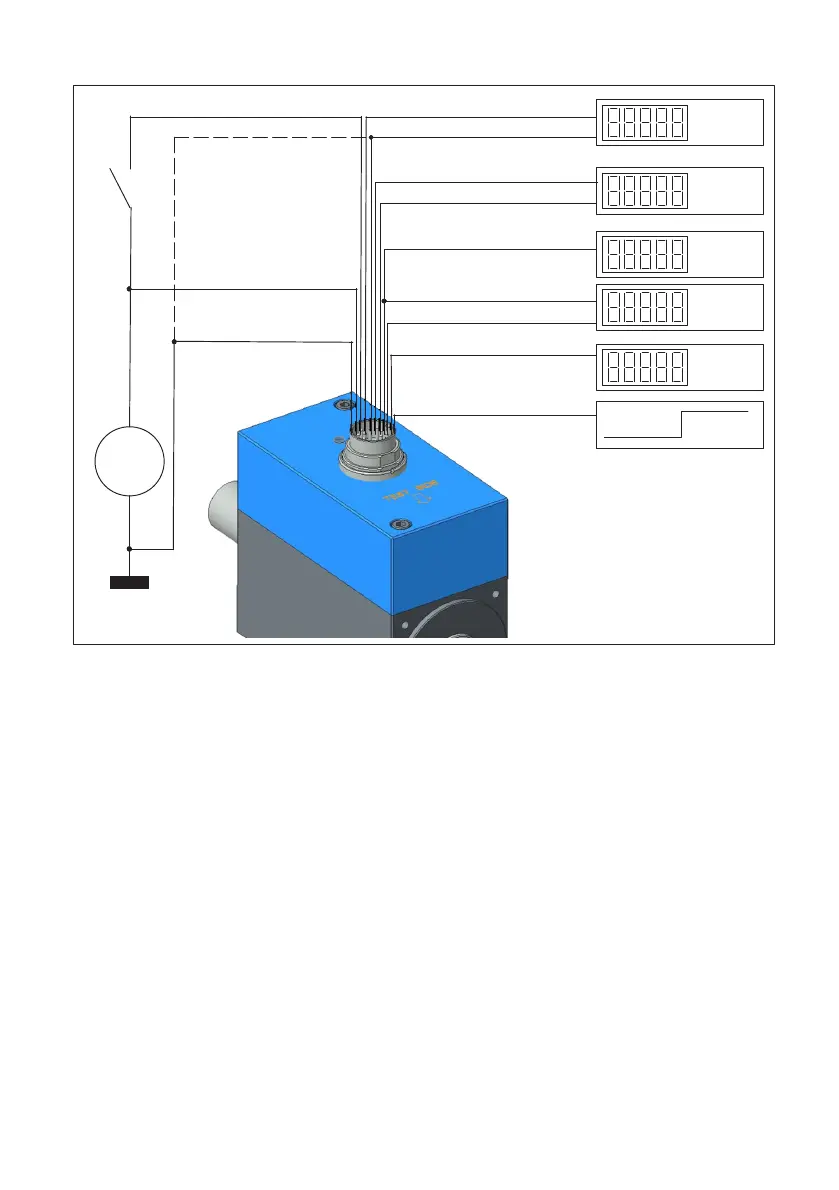

Fig. 5.1 Plan de raccordement T210
Le capteur génère en interne un signal de mesure isolé galvaniquement. Les masses ne
doivent pas être shuntées directement au niveau du capteur car cela peut conduire à des
erreurs de mesure en fonction de la longueur de câble jusqu'à l'appareil d'alimentation et
d'exploitation. Le cas échéant, elles peuvent être shuntées au niveau de l'appareil d'ali
mentation et d'exploitation. Le "signal de contrôle" sert à tester le capteur. Il se trouve sur
les sorties couple à 50% du signal nominal. Le niveau d'excitation est compris entre 4,5V
et la tension d'alimentation, le point de masse de référence étant la masse de l'alimen
tation.
Le capteur dispose d'un signal Prêt à mesurer. Si la sortie délivre un niveau HAUT,
l'appareil de mesure électronique fonctionne. En présence d'un niveau BAS, il y a une
erreur.
