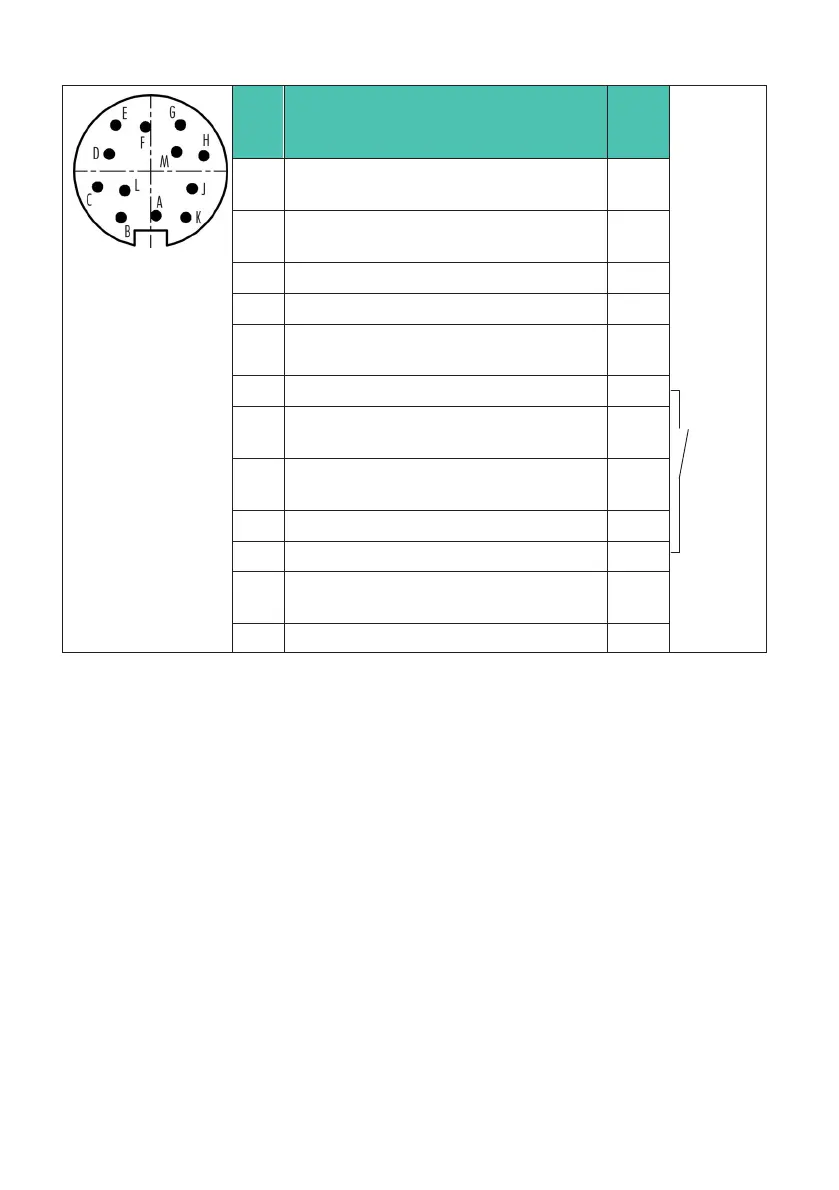

RACCORDEMENT ÉLECTRIQUE
12
Bro
che
Affectation Cou
leur
du fil
Déclencher
le signal de
contrôle
(sans
VK20A)
Interrupt
eur (NO)
A Signal de mesure couple (sortie
fréquence; 5V)
1) 2)
nr
B Signal de mesure vitesse/angle de
rotation A; 5V
rg
C Signal de mesure couple ±10V mr
D Signal de mesure couple 0V bc
E Masse (alimentation + vitesse/angle
de rotation)
ja
F Tension d'alimentation 10V … 30V vi
G Signal de mesure vitesse/angle de
rotation B; 5V; en quadrature retard
ve
H Signal de référence vitesse de rotation
Z; 5V
rs
J Signal de mesure - Prêt à mesurer gr
K Déclenchement du signal de contrôle gr/rs
L Signal de mesure couple (sortie
fréquence; 5V)
1), 2)
bl/rg
M Libre bl
1)
Signaux complémentaires RS-422. En cas de problèmes de qualité du signal, une terminaison de ligne
R=120ohms placée entre les fils (nr) et (bl/rg) peut apporter une amélioration.
2)
RS-422: la broche A correspond à A, la broche L à B.
