Elettroniche per trasduttori digitali sistema AED
96
A1780−4.3 en/de/fr/es/itHBM
6.4 Apparecchio di base AED9401A
L’apparecchio di base AED9401A è ampliato dalla funzionalità delle schede
amplificatore di misura AD, ed offre:
• Protezione meccanica (IP65)
• Sede di innesto per scheda amplificatore di misura AD103C
• Alimentazione per scheda amplificatore di misura e trasduttore (5 V
DC
)
(potenziale separato)
• Resistenza ponte totale trasduttore 80 Ω... 4000 Ω
• Interfaccia per CANopen e DeviceNet (potenziale separato da amplificatore
di misura)
• Due ingressi digitali e quattro uscite digitali (potenziale separato da
amplificatore di misura)
• Protezione EMC
Ingressi
digitali
LED
Alimentazione
tensione
CAN-Bus/
DeviceNet
Bus di
diagnosi
Separazione bus
Terminazione
bus
Collegamento
celle di carico
Alimentazione
tensione
Uscite
digitali
Selezione bus
CAN Bus
DeviceNet
Connettore
amplificatore di
misura

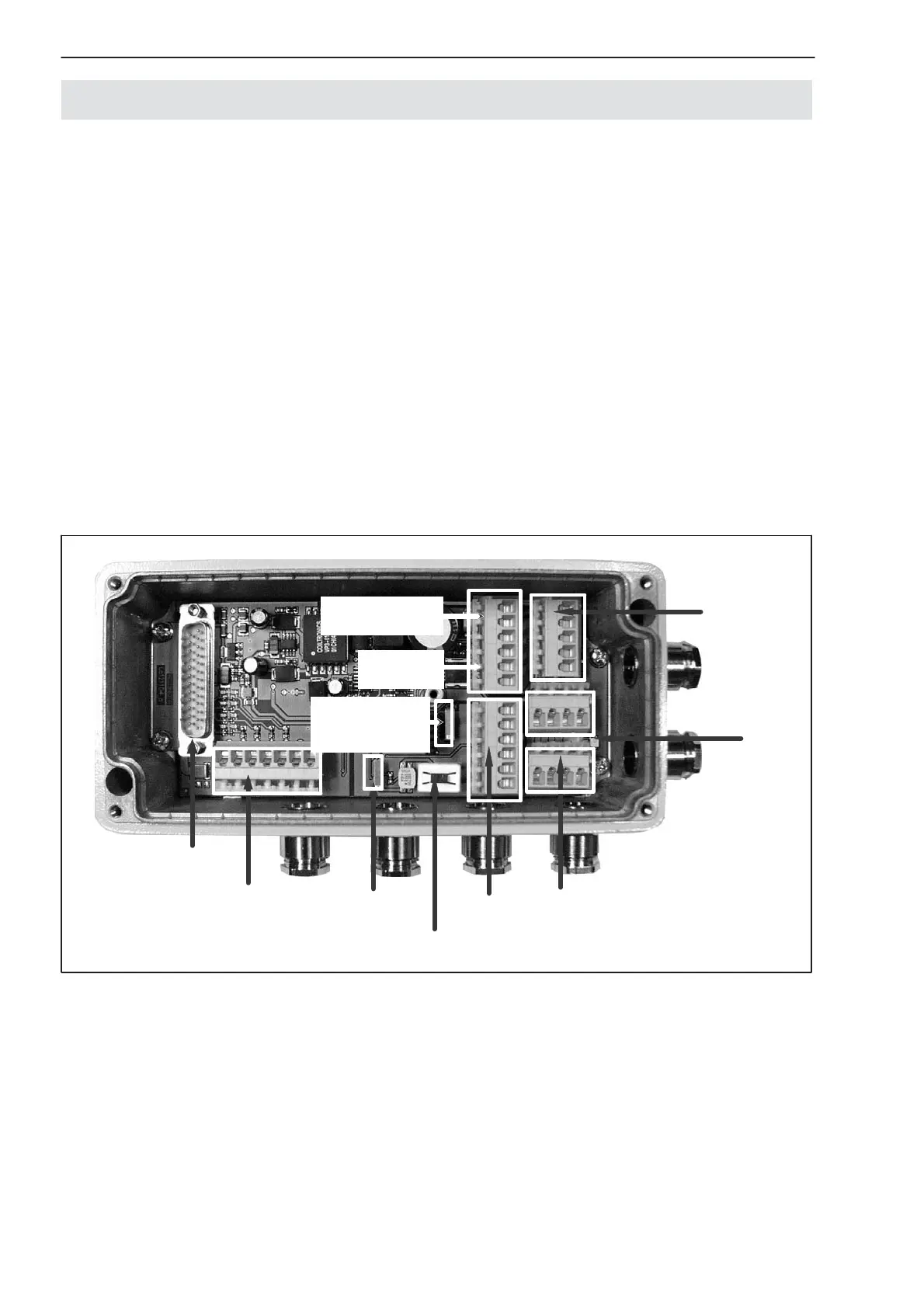

Fig. 7: Struttura meccanica AED9401A (per assegnazione pin e impostazione, vedere adesivo nel coperchio)
