Elettroniche per trasduttori digitali sistema AED
A1780−4.3 en/de/fr/es/it HBM
6.5 Apparecchio di base AED9501A
L’apparecchio di base AED9501A è ampliato dalla funzionalità delle schede
amplificatore di misura AD, ed offre:
• Protezione meccanica (IP65)
• Sede di innesto per scheda amplificatore di misura AD103C
• Alimentazione per scheda amplificatore di misura e trasduttore (5 V
DC
)
(potenziale separato)
• Resistenza ponte totale trasduttore 80 Ω ... 4000 Ω
• Interfaccia per CANopen e DeviceNet (potenziale separato da amplificatore
di misura)
• Bus di diagnosi
• Ingresso digitale IN1
• Protezione EMC
Collegamento
celle di carico
Collegamento amplificatore
di misura
AD103C
Impostazioni
interfaccia
Collegamenti per interfacce, tensione di
alimentazione,
ingresso trigger
Terminazione bus

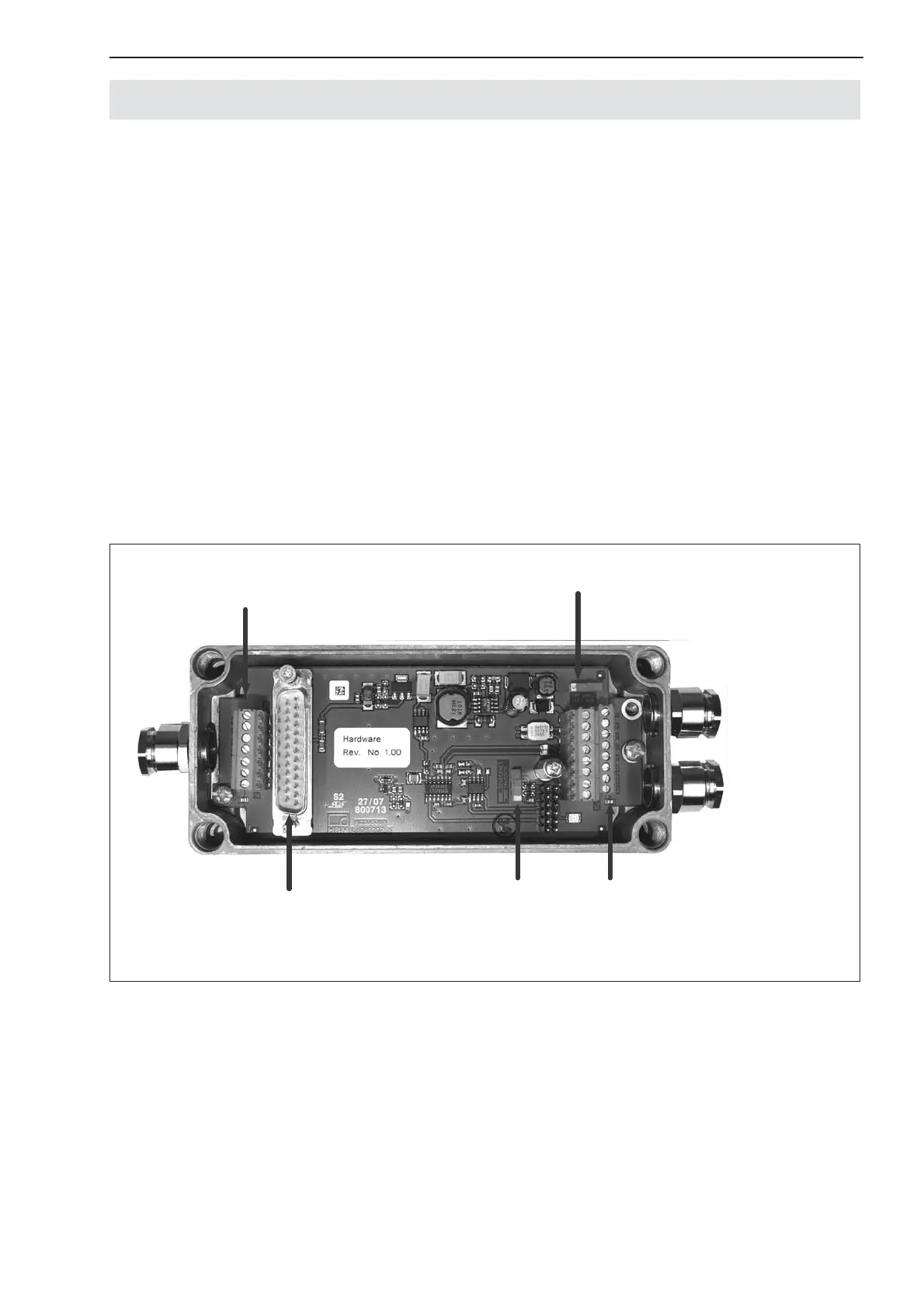

Fig. 8: Struttura meccanica AED9501A (per assegnazione pin e impostazione, vedere adesivo nel coperchio)
