Aufbau und Wirkungsweise
12 A4243-1.0 HBM: public PAD4002A
3.1 Aufbau der Elektroniken
Spannungs-
regler
Schnittstelle
I/Os
Versorgungs-
spannung U
B
/GND
Schnittstelle
RS-485/CANopen
IO
Trigger,
Stopp Dosieren
EEPROM
Linearisierung
Seriennummer
Digitalfilter
Messrate
Empfindlichkeit
Nullwert
μP
A
D
PAD

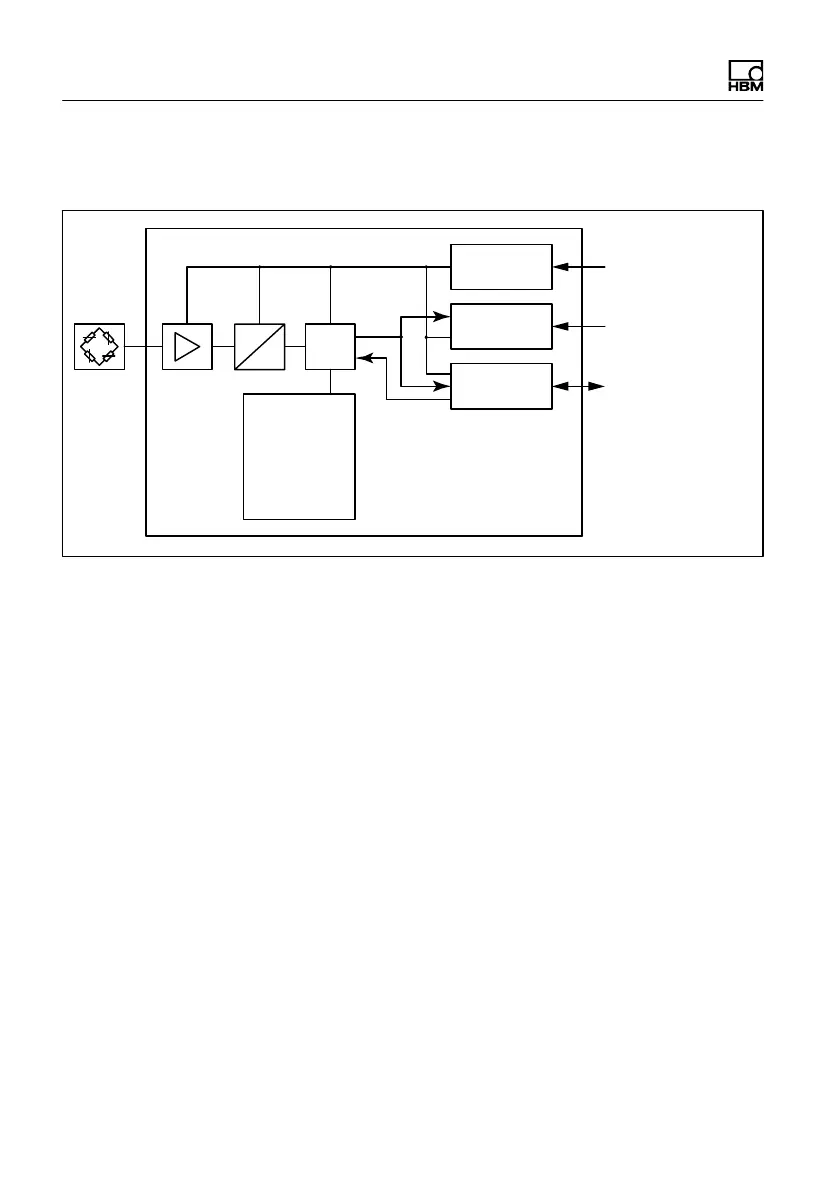

Abb. 3.1 Blockschaltbild
Das analoge Aufnehmersignal wird zunächst verstärkt,
analog gefiltert und im A/D-Wandler digitalisiert. Dieses
Signal wird im Mikroprozessor weiterverarbeitet und kann
über die Schnittstelle ausgegeben werden. Zur Steue
rung stehen Ihnen digitale Ein-/Ausgänge zur Verfügung.
Die Elektroniken verfügen über verschiedene Programme
für Anwendungen wie Füllen, Dosieren, Kontroll‐ oder
Sortierwaagen. Alle Parameter können netzausfallsicher
gespeichert werden.
