Elektrischer Anschluss
26 A4243-1.0 HBM: public PAD4002A
HBM‐Klemmenkästen). Achten Sie dabei auf einen
ausreichenden Leiterquerschnitt, da einige Kabelab
schnitte den Versorgungsstrom für alle angeschlos
senen Elektroniken führen.
6.4 Einfluss der Anschlussleitung auf das
Temperaturverhalten des Kennwertes
Der Widerstand der Leitungen zur Spannungsversorgung
im Kabel zwischen Wägezelle/Kraftaufnehmer und PAD
hat einen Einfluss auf das Temperaturverhalten des
Kennwertes TK
C
. Dabei gilt der in Abb. 6.3 dargestellte
Zusammenhang.
R
Kabel
R
Kabel
R
Sensor
U
Sensor
U
Verstärker
R
Sensor
R
Sensor
+ 2 @ R
Kabel
U
Sensor
U
Verstärker
=

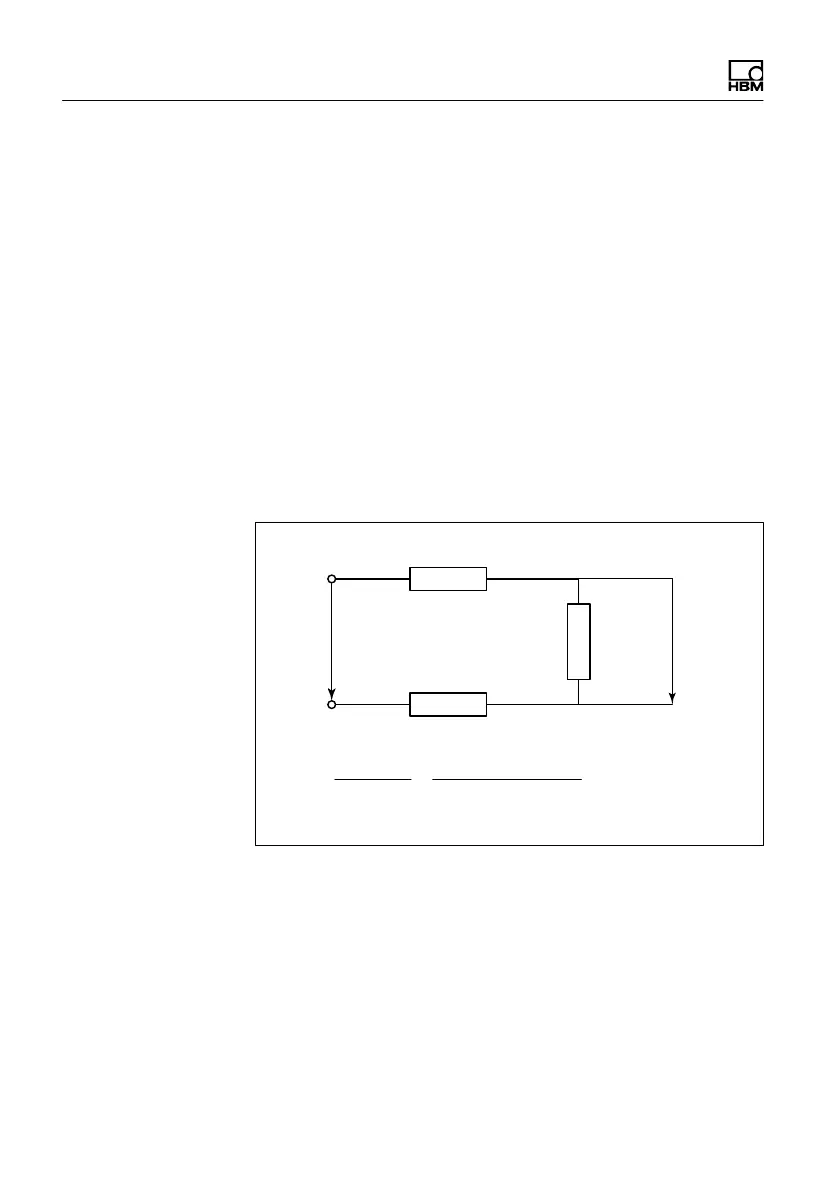

Abb. 6.3 Spannungsverhältnisse am Sensor aufgrund von
Kabelwiderstand
