Structure et principe de fonctionnement
12 A4243-1.0 HBM: public PAD4002A
Information
Cette partie du manuel d'emploi décrit le matériel et les
fonctions de l'électronique. Les commandes de com
munication ainsi que des instructions de configuration
complètes pour diverses applications sont disponibles
dans la documentation en ligne du logiciel PanelX.
3.1 Structure des électroniques
Régulateur
de tension
Interface
E/S
Tension
d'alimentation U
B
/GND
Interface
RS-485/CANopen
ES
Trigger,
arrêt du dosage
EEPROM
Linéarisation
Numéro de série
Filtre numérique
Vitesse de mesure
Sensibilité
Valeur de mise à zéro
μP
A
D
PAD

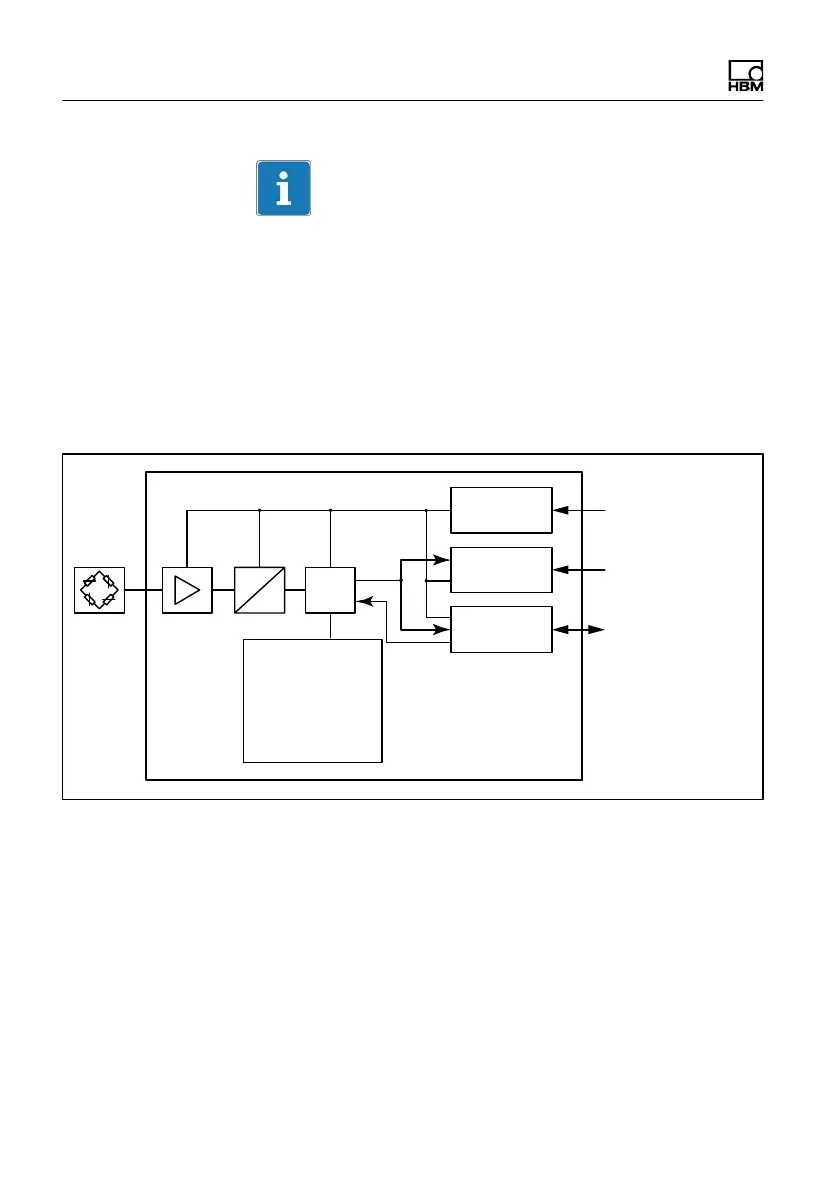

Fig. 3.1 Synoptique
Le signal de capteur analogique est d'abord amplifié,
filtré analogiquement puis numérisé dans le
convertisseur A/N. La poursuite du traitement de ce sig
nal a lieu au niveau du microprocesseur et sa sortie via
l'interface est possible. A des fins de commande, vous
disposez d'entrées/sorties numériques. Les électroniques
possèdent divers programmes pour des applications
telles que le remplissage, le dosage, les balances de
