Raccordement électrique
PAD4002A A4243-1.0 HBM: public 27
ex. avec un boîtier de raccordement de HBM). Veillez
dans ce cadre à ce que la section des fils soit suffi
sante, certaines portions du câble devant amener le
courant d'alimentation à toutes les électroniques rac
cordées.
6.4 Effet du câble de liaison sur le
coefficient de température de la
sensibilité
La résistance des câbles d'alimentation dans le câble
entre le peson/le capteur de force et la PAD influe sur le
coefficient de température de la sensibilité TK
C
. Dans ce

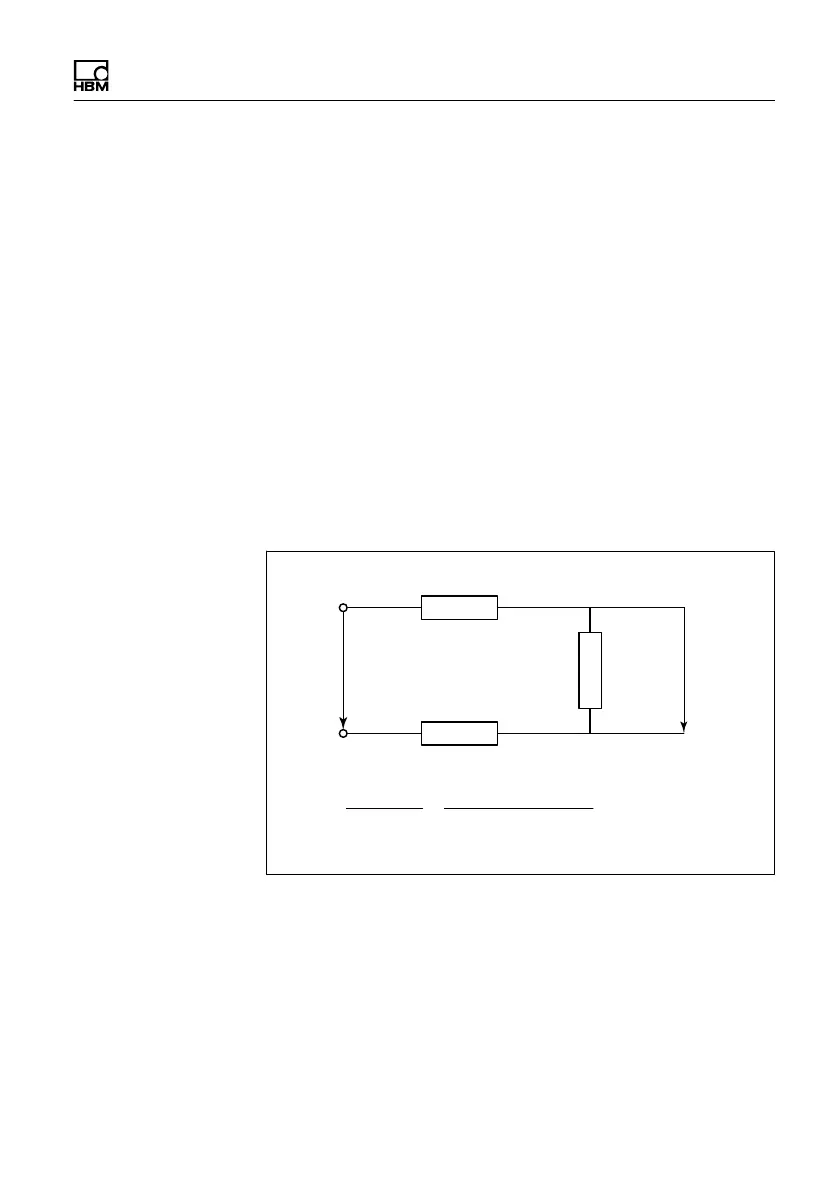

cadre, on applique le contexte illustré dans la Fig. 6.3.
R
Câble
R
Câble
R
Capteur
U
Capteur
U
Amplificateur
R
Capteur
R
Capteur
+ 2 @ R
Câble
U
Capteur
U
Amplificateur
=
Fig. 6.3 Rapports de tension sur le capteur liés à la
résistance du câble
