WE2111
16 A3983-1.0 en/de/fr
Befestigungsschrauben

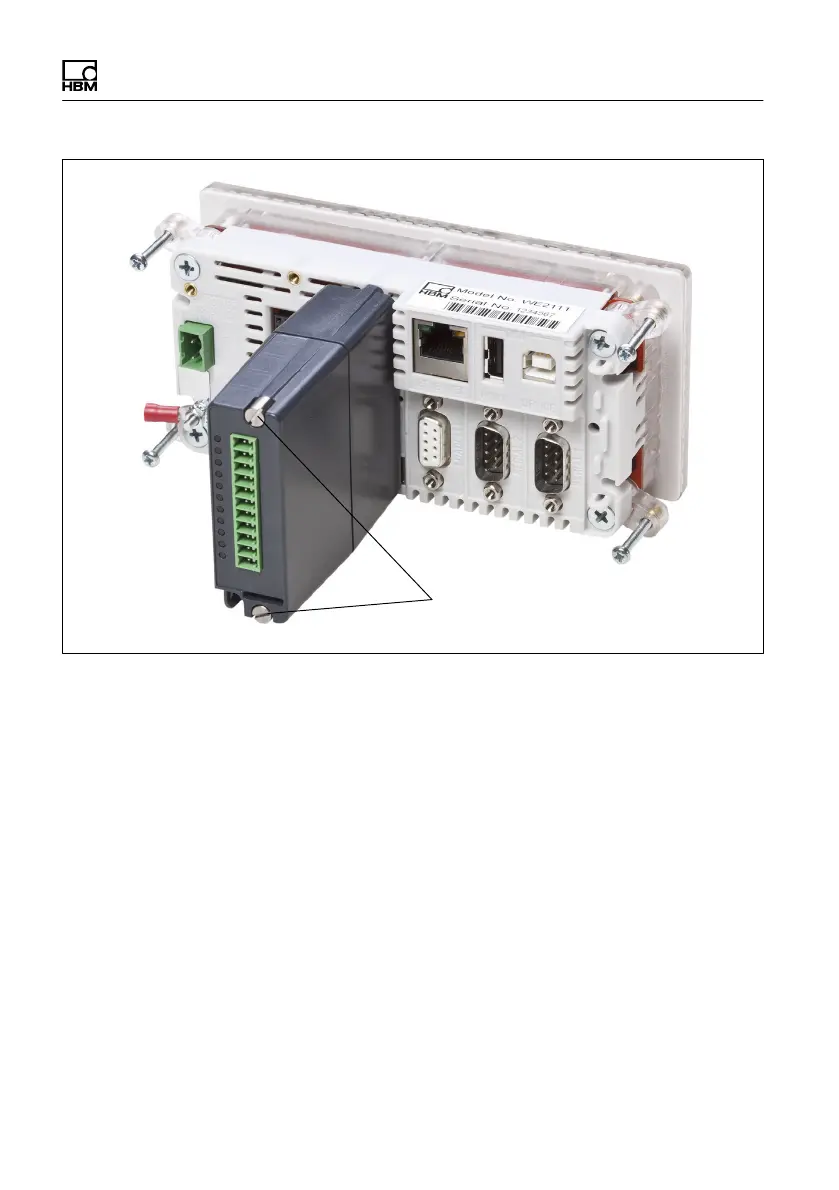

Abb. 5.2 Ansicht von hinten, Anschluss optionaler Module
"
Ziehen Sie die zwei Befestigungsschrauben für das
Modul handfest an (Abb. 5.2).
Damit ist das Modul einsatzbereit.
Je nach Modultyp müssen Sie evtl. noch Einstellungen
vornehmen, z.B. welcher Ein- oder Ausgang wie
verwendet werden soll. Weitere Informationen dazu
finden Sie in der Bedienungsanleitung.
Verwenden Sie für die Analogausgänge geschirmte
Leitungen. Die Leitungen für die digitalen Ein-/Ausgänge
müssen nur dann geschirmt ausgeführt werden, wenn
eine Kabellänge von 30 m überschritten wird.
