6 Wägezellen anschließen
Dieser Abschnitt beschreibt den Anschluss von einer
oder mehreren Wägezellen.
Sie können maximal 16 DMS-Wägezellen in Vollbrücken-
schaltung mit einem Brückenwiderstand von je 350Ω
anschließen. Die Aufnehmerspeisung erfolgt im Grund-
gerät WE2111 mit 5V
DC
(Brückenspeisespannung).
Wir empfehlen, beim Anschluss mehrerer Wägezellen die
Verschaltung der Wägezellen über einen geeigneten
Klemmenkasten vorzunehmen, z.B. den Typ VKK2-8
von HBM.
Wichtig
Nicht alle Wägezellen können parallel geschaltet werden.
Lesen Sie die Bedienungsanleitung Ihrer Wägezellen, ob
dies möglich ist.
Aus EMV-Gründen ist für den Anschluss der Wäge-
zelle(n) ein doppelt geschirmtes Kabel vorteilhaft, z.B.
der HBM‐Typ 4-3301.0071 mit 3 ∗ 2 ∗ 0,14 m
2
.

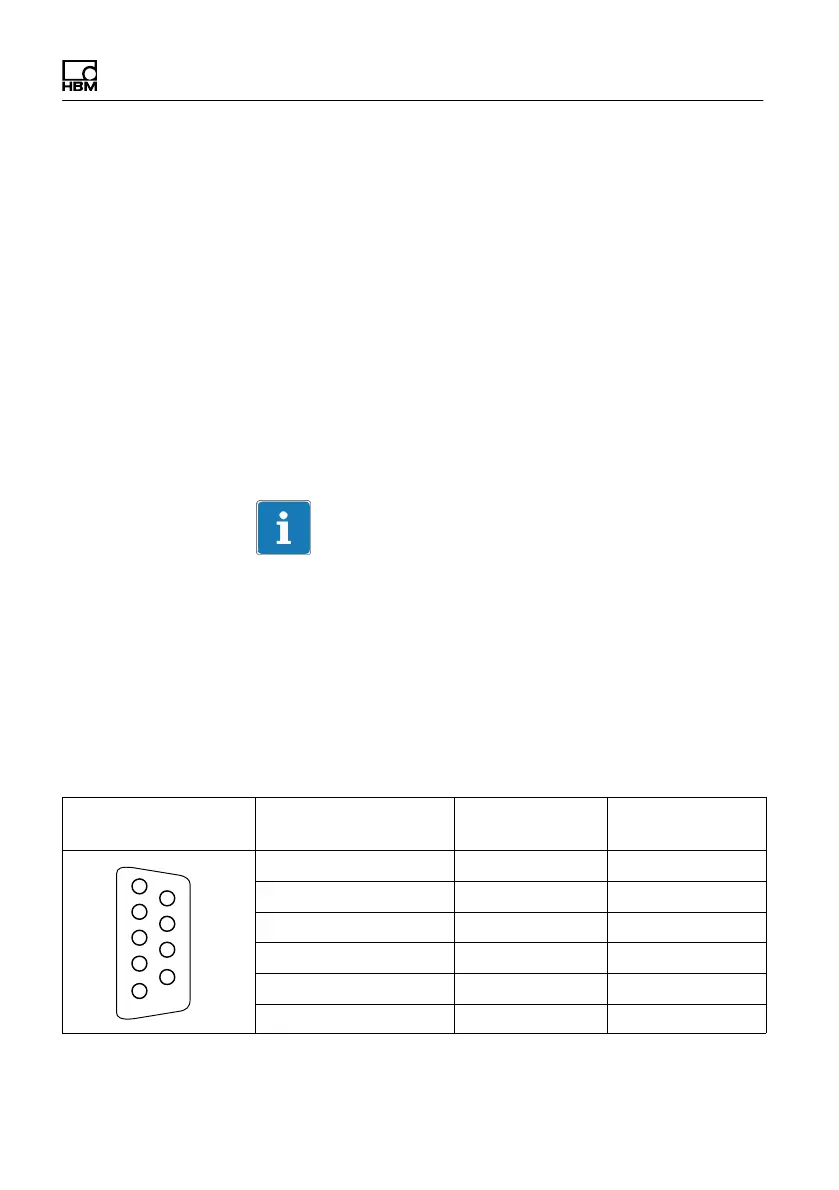

Kontaktbelegung
Anschlussbuchse Funktion Kontakt-Nr.
(Pin/Aufdruck)
HBM-Farbcode
1
5
6
9
Speisespannung (+) 1 (+ Ex) BU (blau)
Speisespannung (-) 3 (- Ex) BK (schwarz)
Fühlerleitung (+) 2 (+ Sn) GN (grün)
Fühlerleitung (-) 4 (- Sn) GY (grau)
Messsignal (+) 9 (+ Sg) WH (weiß)
Messsignal (-) 8 (- Sg) RD (rot)
