WE2111
22 A3983-1.0 en/de/fr
Der obere Anschluss wird mit Plus, der untere mit
Minus verbunden. Die Anschlussbelegung ist auch auf
dem Gehäuse eingeprägt.
"
Verbinden Sie den Erdungsstecker (Abb. 7.1) mit
einem Erdungspunkt in der Nähe.
Der Widerstand zwischen Erdungspunkt und WE2111
darf nicht mehr als 2Ohm betragen.
Damit ist die WE2111 bereit zum Einschalten.
7.2 Anschluss bei Wechselspannung
Anschlussbuchsen
Befestigung
Befestigung
Erdungs-
stecker

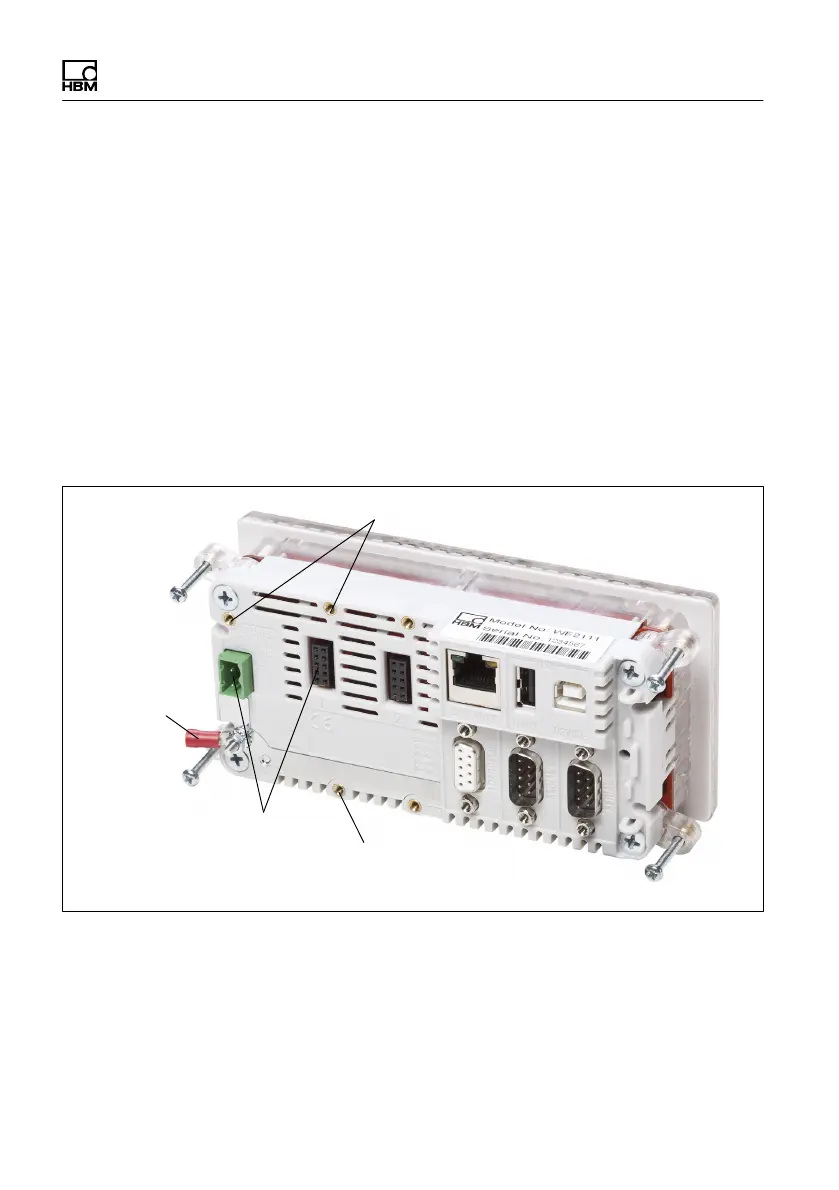

Abb. 7.2 Ansicht von hinten, Anschluss des Netzteilmoduls
"
Verbinden Sie den Erdungsstecker (Abb. 7.2) mit
einem Erdungspunkt in der Nähe.
