WE2111
20 A3983-1.0 en/de/fr

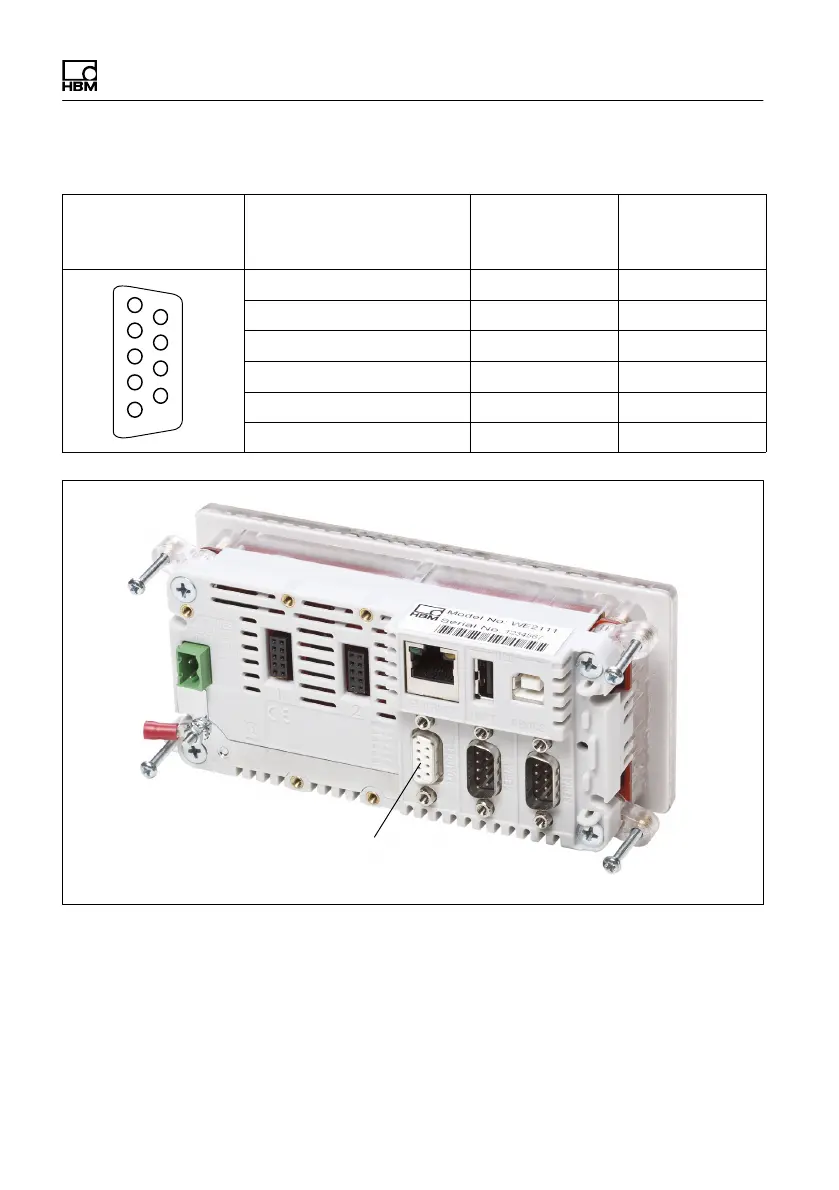

Affectation des contacts
Embase Fonction N° contact
(broche/ins
cription)
Code de cou
leurs HBM
1
5
6
9
Tension d'alimentation (+) 1 (+ Ex) BU (bleu)
Tension d'alimentation (-) 3 (- Ex) BK (noir)
Fil de contre réaction (+) 2 (+ Sn) GN (vert)
Fil de contre réaction (-) 4 (- Sn) GY (gris)
Signal de mesure (+) 9 (+ Sg) WH (blanc)
Signal de mesure (-) 8 (- Sg) RD (rouge)
Embase pour peson(s)
Fig. 6.1 Vue de derrière, raccordement de peson(s)
"
Branchez un connecteur Sub-D à 9 pôles comme
indiqué dans le tableau sur les connecteurs du/des
peson(s).
