WE2111
26 A3983-1.0 en/de/fr

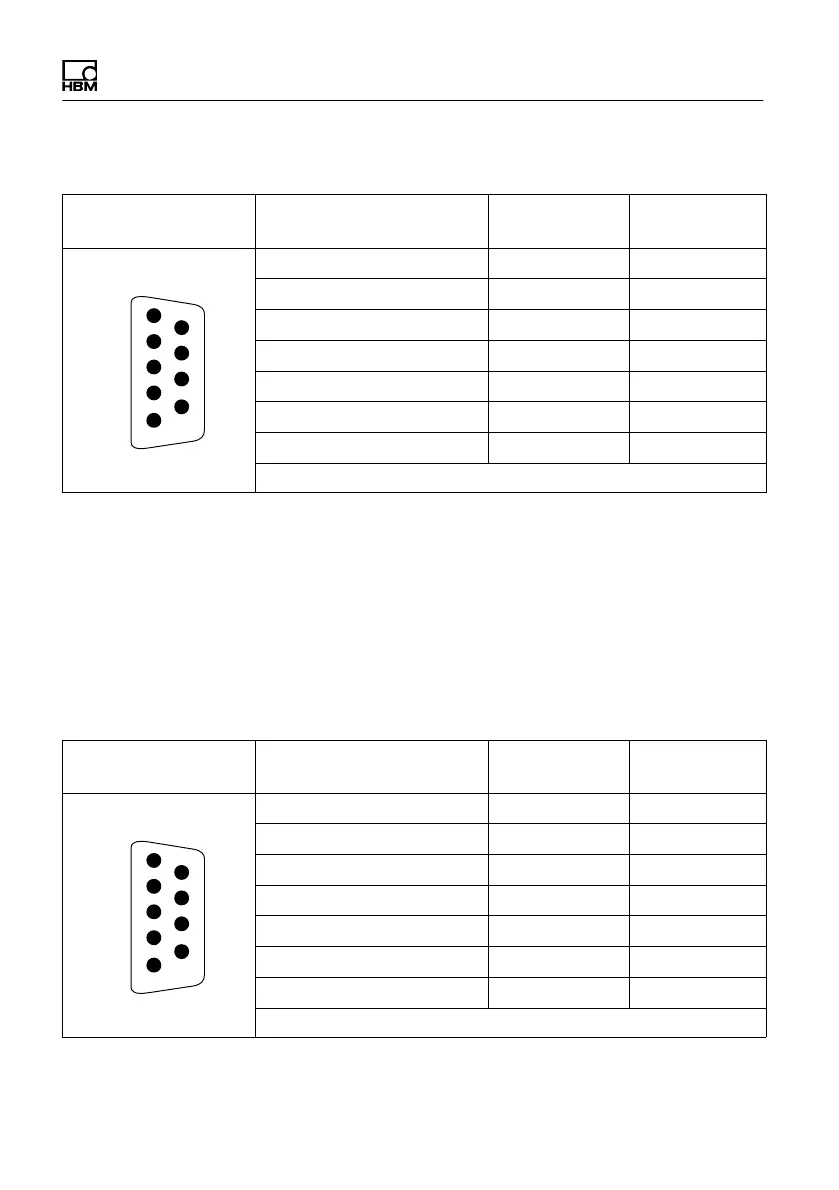

Affectation des contacts Serial 1
Embase Fonction N° contact
(broche)
Abréviation
1
5
6
9
RS-232 Receive 2 RX1
RS-232 Transmit 3 TX1
RS-232 Ground 5 GND1
RS-422/485 Receive A (-) 6 RA
RS-422/485 Receive B (+) 7 RB
RS-422/485 Transmit A (-) 8 TA
RS-422/485 Transmit B (+) 9 TB
Blindage de câble : poser sur le boîtier du connecteur
Si l'interface RS-422/485 n'est pas utilisée, les entrées
ne doivent pas être affectées. Ces contacts sont
interconnectés vers la deuxième interface série Serial 2.
Les résistances de terminaison requises pour l'interface
RS422/485 sont intégrées dans le WE2111 et activées
par logiciel.
Affectation des contacts Serial 2
Embase Fonction N° contact
(broche)
Abréviation
1
5
6
9
RS-232 Transmit 3 TX2
RS-232 DTR Handshake 4 DTR
RS-232 Ground 5 GND2
RS-422/485 Receive A (-) 6 RA
RS-422/485 Receive B (+) 7 RB
RS-422/485 Transmit A (-) 8 TA
RS-422/485 Transmit B (+) 9 TB
Blindage de câble : poser sur le boîtier du connecteur
