第 2 章 測定方法
―――――――――――――――――――――――
2.4.1 電流モードでの周波数測定
SLOW PEAKFAST
（単位記号点滅）
Hz RMS

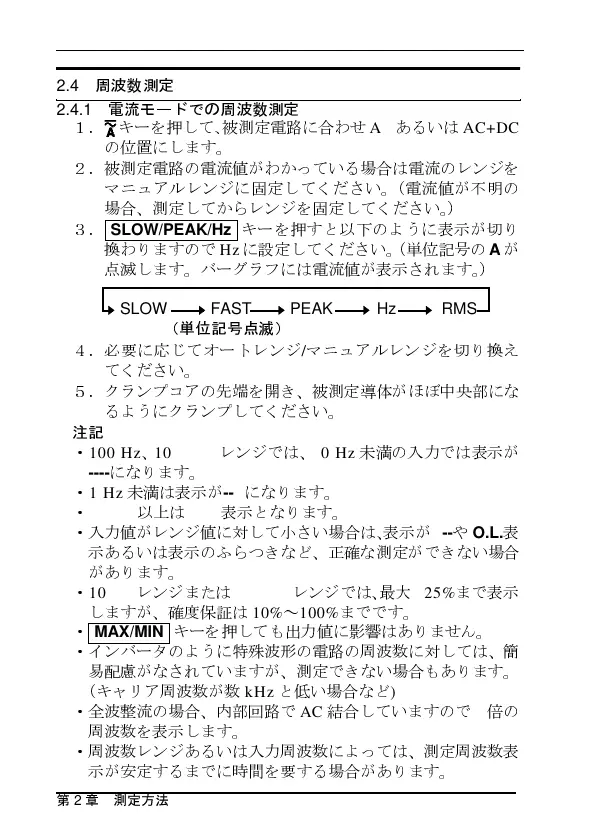

2.4 周波数測定
１． キーを押して､被測定電路に合わせ AC あるいは AC+DC
の 位置 にします。
２．被測定電路の電流値がわかっている場合は電流のレンジを
マニュアルレンジに固定してください。（電流値が不明の
場合、測定してからレンジを固定してください。）
３． SLOW/PEAK/Hz
キーを押すと以下のよ うに表示 が切り
換わりますので Hz に設定してください。（単 位記号 の A が
点 滅 します。バーグラフには電流値が表示されます。）
４．必要に応じてオートレン ジ / マニュアルレン ジを 切り 換え
てください。
５．クランプコアの先端を開き、被測定導体がほぼ中央部にな
るようにクランプしてください。
注記
・ 100 Hz 、 1000 Hz レンジでは、 10 Hz 未満 の入力では表示が
---- になります。
・ 1Hz 未満 は表示が ---- になります。
・ 1kHz 以上は O.L. 表示となります。
・入力値がレンジ値に 対 して 小 さい場合は、表示が ---- や O.L. 表
示あるいは表示の ふ らつきなど、正確な測定ができない場合
があります。
・ 10 Hz レンジまたは 100 Hz レンジでは、最大 125% まで表示
しますが、確度保証は 10% ～ 100% までです。
・ MAX/MIN
キーを押しても出力値に影響はありません。
・ イ ンバータのように 特殊 波形の電路の周波数に 対 しては、 簡
易配慮 がなされていますが、測定できない場合もあります。
（キャリア周波数が数 kHz と低い場合など )
・全波整流の場合、内部回路で AC 結 合していますので 2 倍 の
周波数を表示します。
・周波数レンジあるいは入力周波数によっては、測定周波数表
示が 安 定するまでに時 間 を要する場合があります。
