第 2 章 測定方法
―――――――――――――――――――――――

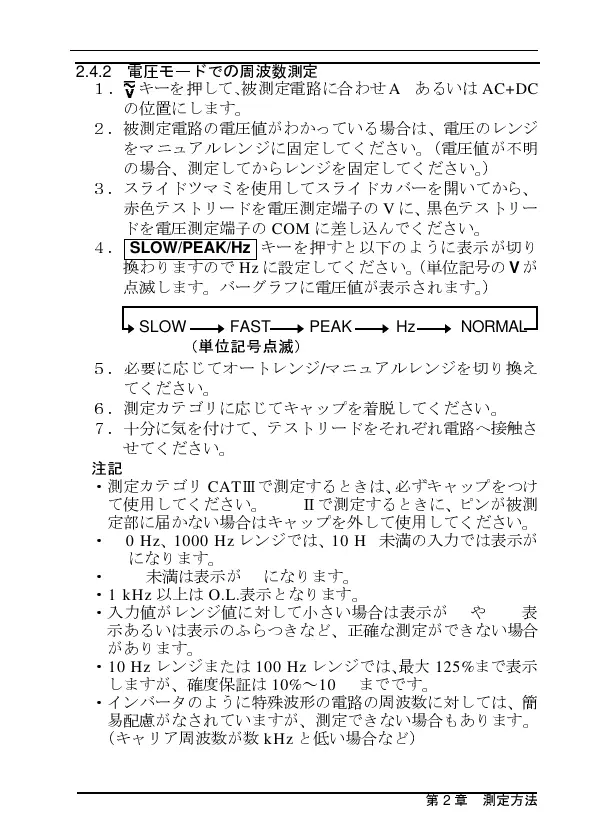

2.4.2 電圧モードでの周波数測定
SLOW PEAKFAST
（単位記号点滅）
Hz NORMAL
１． キーを押して､被測定電路に合わせ AC あるいは AC+DC
の 位置 にします。
２．被測定電路の電圧値がわかっている場合は、電圧のレンジ
をマニュアルレンジに固定してください。（電圧値が不明
の場合、測定してからレンジを固定してください。）
３．スラ イ ド ツ マ ミ を 使用 してスラ イ ドカバーを開いてから、
赤色テ ストリードを電圧測定端 子 の V に、 黒色テ ストリー
ドを電圧測定端 子 の COM に差し 込 んでください。
４． SLOW/PEAK/Hz
キーを押すと以下のよ うに表示 が切り
換わりますので Hz に設定してください。（単 位記号 の V が
点 滅 します。バーグラフに電圧値が表示されます。）
５．必要に応じてオートレン ジ / マニュアルレン ジを 切り 換え
てください。
６．測定カ テゴ リに応じてキャップを 着脱 してください。
７ ． 十 分に 気 を付けて、 テ ストリードをそれ ぞ れ電路 へ接触 さ
せてください。
注記
・測定カ テゴ リ CAT Ⅲ で測定するときは、必ずキャップをつけ
て 使用 してください。 CAT Ⅱ で測定するときに、ピンが被測
定部に 届 かない場合はキャップを外して 使用 してください。
・ 100 Hz 、 1000 Hz レンジでは、 10 Hz 未満 の入力では表示が
---- になります。
・ 1Hz 未満 は表示が ---- になります。
・ 1kHz 以上は O.L. 表示となります。
・入力値がレンジ値に 対 して 小 さい場合は表示が ---- や O.L. 表
示あるいは表示の ふ らつきなど、正確な測定ができない場合
があります。
・ 10 Hz レンジまたは 100 Hz レンジでは、最大 125% まで表示
しますが、確度保証は 10% ～ 100% までです。
・ イ ン
バータのように 特殊 波形の電路の周波数に 対 しては、 簡
易配慮 がなされていますが、測定できない場合もあります。
（キャリア周波数が数 kHz と低い場合など）
