38
――――――――――――――――――――――――――
第
2
章 測定方法
―――――――――――――――――――――――

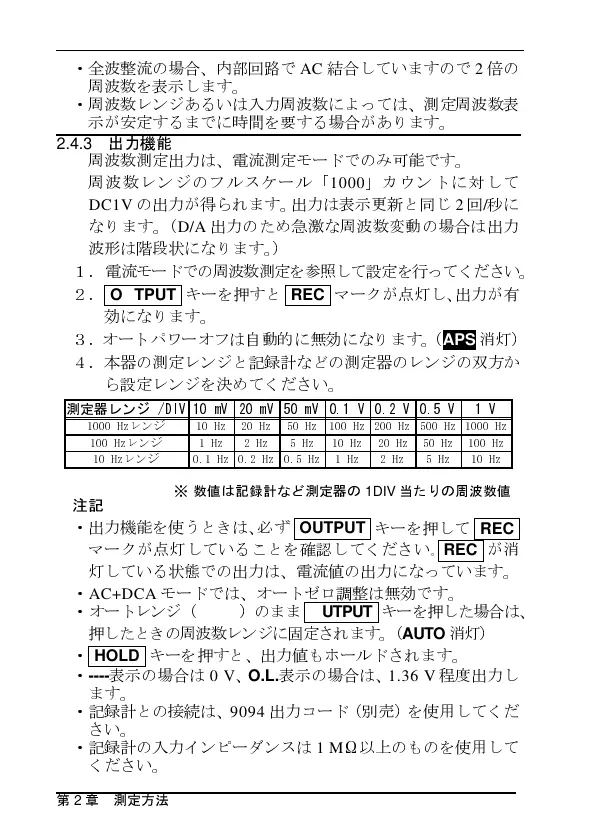

2.4.3
出力機能
測定器レンジ /DIV 10 mV 20 mV 50 mV 0.1 V 0.2 V 0.5 V 1V
1000 Hzレンジ 10 Hz 20 Hz 50 Hz 100 Hz 200 Hz 500 Hz 1000 Hz
100 Hzレンジ 1Hz 2Hz 5Hz 10 Hz 20 Hz 50 Hz 100 Hz
10 Hzレンジ 0.1 Hz 0.2 Hz 0.5 Hz 1Hz 2Hz 5Hz 10 Hz
※ 数値は記録計など測定器の
1DIV
当たりの周波数値
・全波整流の場合、内部回路で
AC
結
合していますので
2
倍
の
周波数を表示します。
・周波数レンジあるいは入力周波数によっては、測定周波数表
示が
安
定するまでに時
間
を要する場合があります。
周波数測定出力は、電流測定モードでのみ可能です。
周波数レンジのフルスケール
「
1000
」
カウントに
対
して
DC1V
の出力が
得
られます。出力は表示
更
新と同じ
2
回
/
秒に
なります。（
D/A
出力のため
急激
な周波数変
動
の場合は出力
波形は
階段
状になります。）
１．電流モードでの周波数測定を参照 して設定を行ってください。
２．
OUTPUT
キーを押すと
REC
マークが点灯し、出力が有
効になります。
３．オートパ
ワ
ーオフは
自動
的に無効になります。（
APS
消
灯）
４．本器の測定レンジと
記録計
などの測定器のレンジの
双
方か
ら設定レンジを
決
めてください。
注記
・出力機能を
使
うときは、必ず
OUTPUT
キーを押して
REC
マークが点灯していることを確認してください
｡
REC
が
消
灯している状態での出力は、電流値の出力になっています。
・
AC+DCA
モードでは、オートゼロ調整は無効です。
・オートレンジ（
AUTO
）のまま
OUTPUT
キーを押した場合は、
押したときの周波数レンジに固定され ます。（
AUTO
消
灯）
・
HOLD
キーを押すと、出力値も
ホ
ールドされます。
・
----
表示の場合は
0V
、
O.L.
表示の場合は、
1.36 V
程度出力し
ます。
・
記録計
との
接続
は、
9094
出力コード（
別売
）を
使用
してくだ
さい。
・
記録計
の入力
イ
ンピー
ダ
ンスは
1M
Ω
以上のものを
使用
して
ください。
