Hirschmann solarus User Manual

13
6.2 Befestigung Ansaugschlauch
- Ansaugschlauch neben Vorratsflasche
stellen, dabei zeigt das Schlauchende
mit der Überwurfmutter zum Boden
der Flasche.
- Schlauch in Höhe Unterkante Sicherungsring
der Vorratsflasche schräg abschneiden.
- Ansaugschlauch bis zum Anschlag
aufstecken.
- Anschließend Überwurfmutter auf
Ventilmantel drehen.

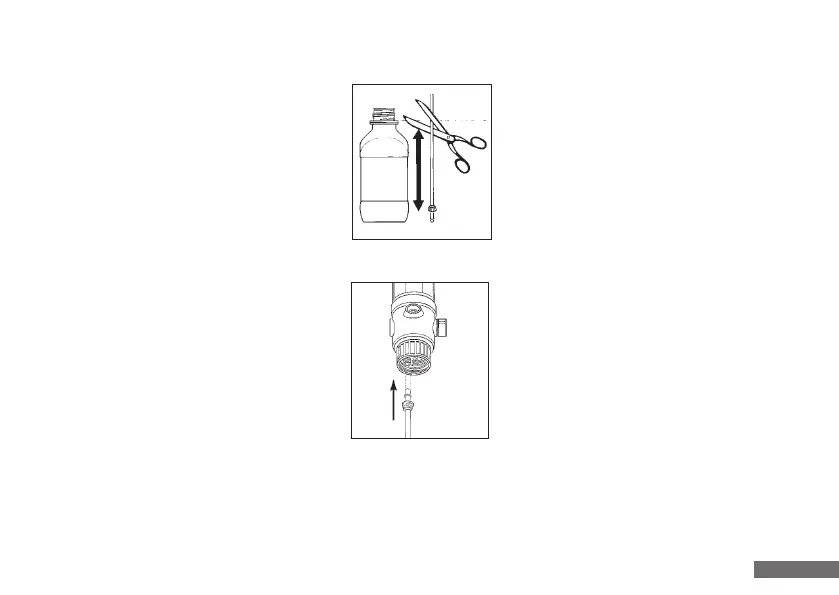

6.2 How to connect the suction tube
- Hold suction tube next to supply bottle
with the retainer ring pointing towards
the bottom of the bottle.
- Cut the tube at an angle at the height
of the lower edge of the rim on the
reservoir bottle.
- Attach suction tube securely.
- Next screw retainer ring onto suction
valve.
- 13 -
- Attach suction tube securely.
- Next screw retainer ring onto suction
valve.
- Ansaugschlauch bis zum Anschlag
aufstecken.
- Anschließend Überwurfmutter auf Ventil-
mantel drehen.
- 12 -
6. Preparation of the Device
Attention, please note prior to assembly!
- Proper and safe operation is only warranted if the
enclosed original parts are used.
- Never use aftermarket or damaged parts.
6.1 How to Connect the Suction Tube
- Hold suction tube next to supply bottle
with the retainer ring pointing towards
the bottom of the bottle.
- Cut the tube at an angle at the height
of the lower edge of the rim on the
reservoir bottle.
6. Gerät vorbereiten
Achtung, vor Montagebeginn beachten!
- Ein einwandfreier und sicherer Betrieb ist
nur bei Verwendung der beiliegenden Original-
Zubehörteile gewährleistet.
- Niemals fremde oder beschädigte Zubehörteile
verwenden.
6.1 Befestigung Ansaugschlauch
- Ansaugschlauch neben Vorratsflasche
stellen, dabei zeigt das Schlauchende
mit der Überwurfmutter zum Boden
der Flasche.
- Schlauch in Höhe Unterkante Sicher-
ungsring der Vorratsflasche schräg
abschneiden.
