Hisense 12K - A Verificação Inicial

3.1 A Verificação Inicial
●Instale a unidade interior com um espaço adequado à sua volta para o espaço de trabalho de operação e
manutenção, como mostrado na Fig.3.1.
●Forneça uma porta de acesso ao serviço perto da área de conexão da tubulação da unidade no teto.
●Verifique se o teto tem uma resistência suficiente para pendurar a unidade interior.
●Verifique se a superfície do teto é plana para o trabalho de instalação do painel de ar.
●Selecione o local de instalação como a seguinte Fig.3.2:
(A) Espaço mínimo
(B) Inclinação para baixo da Tubulação de Drenagem : /25 1 ~ /100
●Considere a distribuição de ar da unidade interior para o espaço da sala, e selecione um local adequado para
que a temperatura do ar uniforme na sala possa ser obtida. Recomenda-se que a unidade interior seja instalada
de 2,5 a 3 metros do nível do pavimento.
●Não instale peças inflamáveis no espaço de serviço da unidade interior.
●Evite obstáculos que podem dificultar a entrada de ar ou o fluxo de descarga de ar.
1
11
(Unidade: mm)
H
12K,18K
270
24K,36K
248
42K,48K,60K
298
12K/18K
24K/36K/42K/48K/60K
Instalação e Manutenção
Conexão de tubulação
Conexão de tubulação
Conexão de tubulação
Porta de acesso ao serviço
Porta de acesso ao serviço
Porta de acesso ao serviço
Porta de acesso ao serviço
Porta de acesso ao serviço Porta de acesso ao serviço
Conexão de tubulação
Conexão de tubulação
Conexão de tubulação
Distância do lado da parede
Lado de conexão
da tubulação
Espaço de Serviço

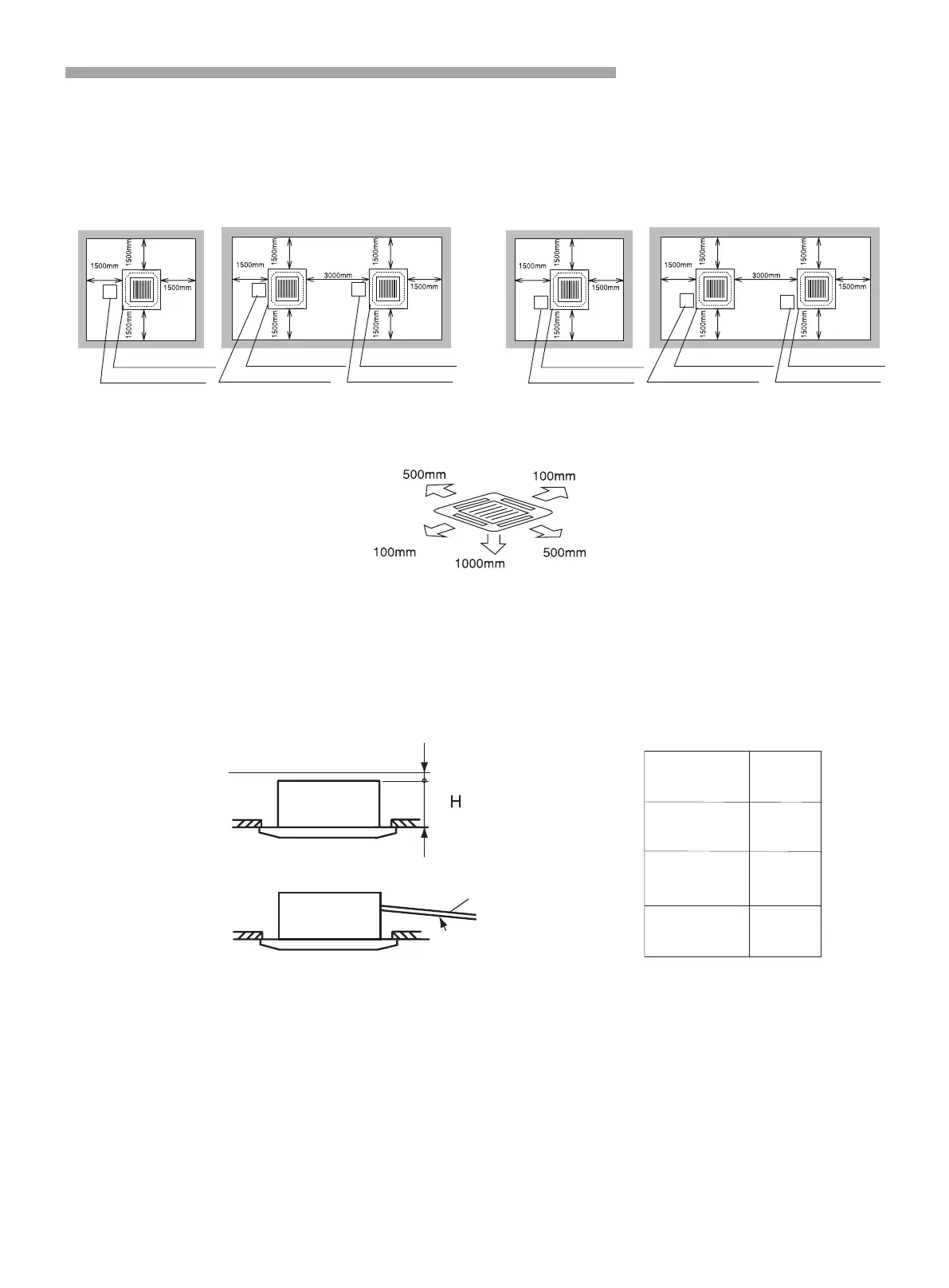

Fig.3.1 Espaço ao redor da Unidade Interior
Capacidade do
modelo (BTU/h)
Espaço 10 a 20mm
Altura da Unidade
em teto falso
Tubulação de drenagem
Inclinação:1/25 a 1/100
Fig.3.2 Local de Instalação da Unidade Interior
Mínimo
Mínimo
Mínimo
Mínimo
Mínimo
Mínimo
Mínimo
Mínimo
Mínimo
Mínimo
Mínimo
Mínimo
Mínimo
Mínimo
Mínimo
Mínimo
Mínimo
Mínimo
Mínimo
Mínimo
Mínimo
Mínimo
Mínimo
Mínimo
Mínimo
Mínimo
Mínimo
