Hisense 12K - Einbauhinweise für Air Panels

a . Für Decke bereits mit Panels abgeschlossen
b . Decke noch nicht mit Panels abgeschlossen
3.4 Einbauhinweise für Air Panels
● Die Details der Installationsarbeiten für das Air Panel müssen seiner Installationsanleitung für das Air Panel
entsprechen.
●Überprüfen Sie den Anschluss des Steckverbinders zwischen dem Innengerät und dem Air Panel.
17
Installation und Wartung

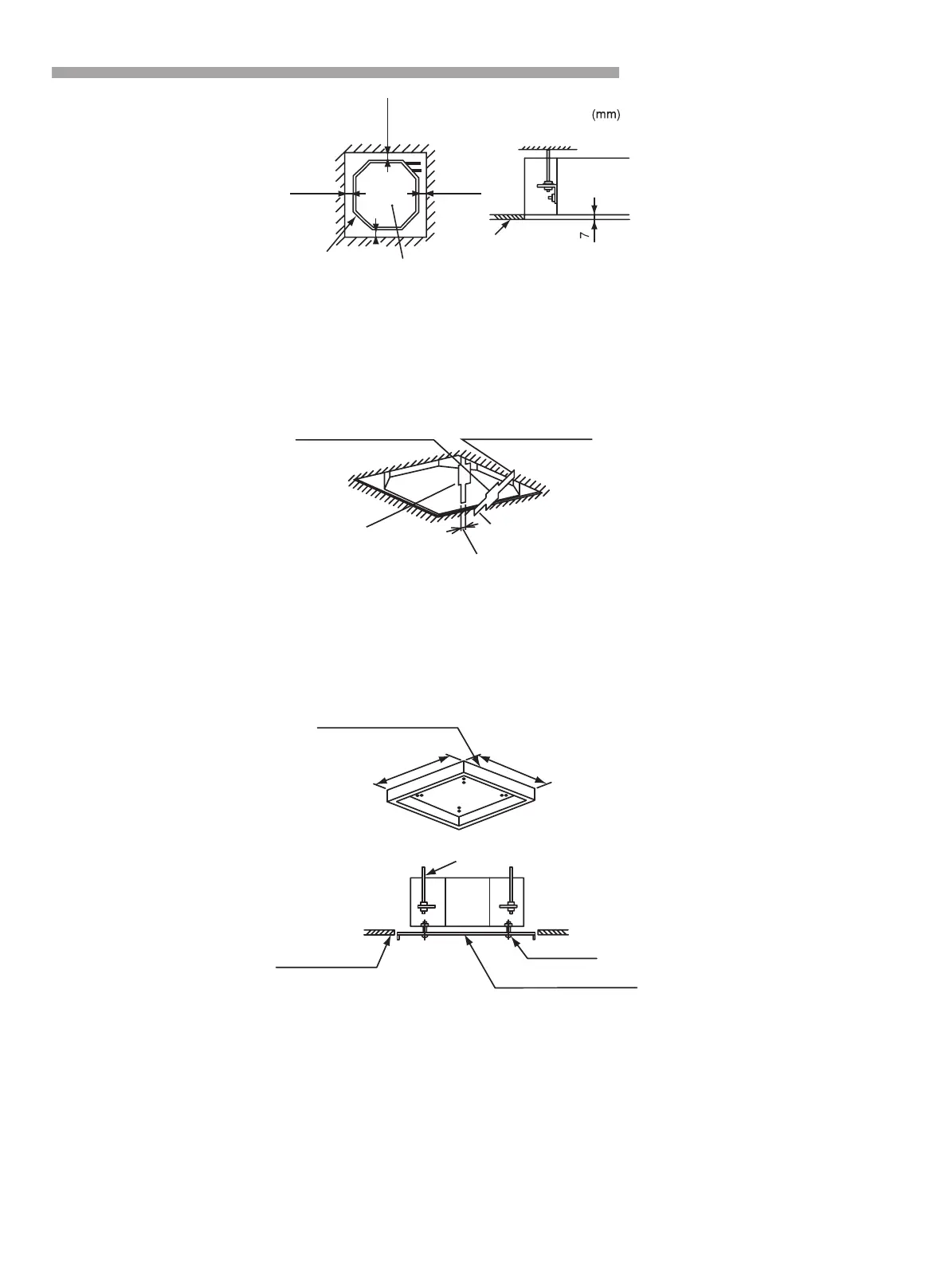

Noppe
Flanschfläche
Deckenoberfläche
Innengerät (von Unterseite gesehen)
Innengerät
Befestigen Sie die Waage an der
Unterseite des Gerätes.
Befestigen Sie die Waage an der Decke.
Kontrollwaage für die
Dimension der Öffnung
Stellen Sie die Deckenhöhe und das
Gerät an jeder Ecke ein.
Überprüfen Sie die Dimension der
Öffnung an jeder Seite.
Musterpapier für die Installation
Dimension für die Öffnung
Dimension für die Öffnung
Aufhängungsbolzen
Deckenoberfläche
Schraube（M6）
Musterbrett für die Installation
Innengerät
10 bis 35
10 bis 35
10 bis 35
10 bis 35
