Hisense 12K - Instalación. (24 K, 36 K, 42 K,48 K, 60 K)

3.3 Instalación. (24K, 36K,42K, 48K, 60K)
3.3.1 Abertura del falso techo y pernos de suspensión
(1) Determine la ubicación final y la dirección de instalación de la unidad interna y ponga mucha atención
en el espacio para la tubería, cableado y mantenimiento.
El diseño del panel para la instalación está impreso en el paquete. Corte el diseño para la abertura del
falso techo y la instalación de los pernos de suspensión.
(2) Corte el área para la unidad interna en el falso techo e instale los pernos de suspensión como se
muestra en la Imagen 3.3.

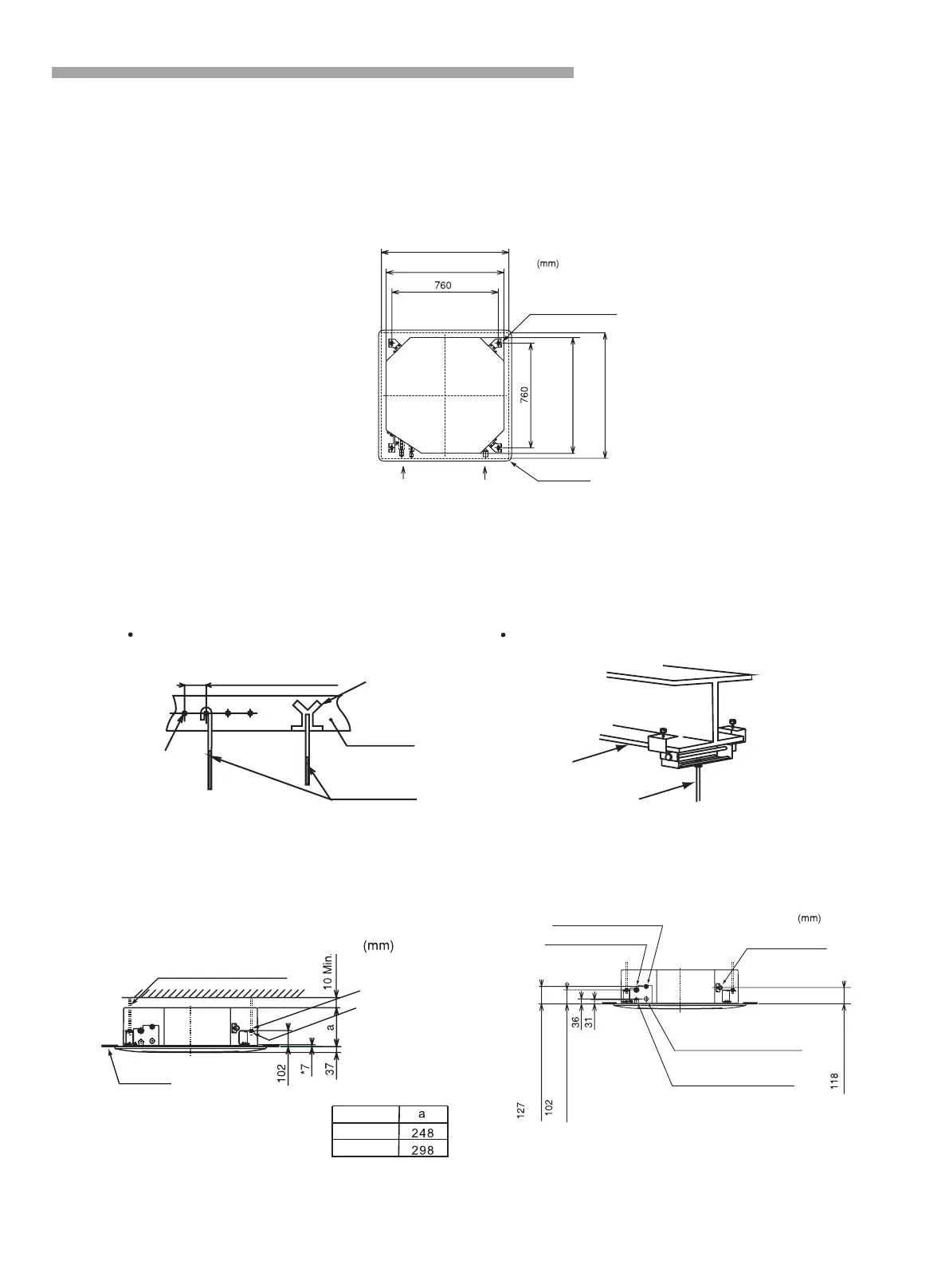

Imagen 3.3 Abertura del falso techo y pernos de suspensión
(3) Asegúrese de que el cielorraso esté de manera horizontal; de lo contrario, el desagüe no puede fluir.
(4) Refuerce las piezas de abertura del falso techo.
(5) Monte los pernos de suspensión como se muestra en la Imagen 3.4
Imagen 3.4 Montaje de los pernos de suspensión
3.3.2 Posición de montaje de la unidad interna
15
Model
24K,36K
42K,48K,60K
Imagen 3.5 Posición de montaje
Dimensión de la abertura
de 860 a 910
840 (Tamaño de la unidad)
Dimensión de los pernos
de suspensión
4 posiciones de los
pernos de suspensión
Dimensión de los pernos de suspensión
840 (Tamaño de la unidad)
Dimensión de la abertura de 860 a 910
Panel opcional
Lado de la conexión de la
tubería de desagüe
Lado de la conexión de
la tubería
Para losa de hormigón
Inserción
(de 100 a 150Kg)
Hormigón
Perno de anclaje
(W3/8 o M10)
Acero
Para viga de acero
Viga I
Perno de anclaje
(W3/8 o M10)
4 pernos de suspensión
W10 o M3/8 (suministrado localmente)
Tuerca W (suministrada localmente)
Arandela (accesorio)
Superficie del
cielorraso
*indica la dimensión entre la
superficie baja de la unidad interna
y la superficie del cielorraso.
Conexión de la tubería de líquidos
Conexión de la tubería de gas
(Conexión de la tubería de líquidos)
(Conexión de la tubería de gas)
Conexión de la
tubería de desagüe
(Tubo de desagüe)
Orificio del cableado
(Φ 32.5 orificio) (de repuesto)
Orificio del cableado
(30*30) (para el cable)
Imagen 3.6 Unidad interna y panel de aire
150 a 160mm
